UNIPULSE的力感測器用的是應變片式。

客戶選用力感測器的時候，經常會問:"應變片式和壓電式，選哪一種比較好?"

這次就講解下應變片式力感測器和壓電式力感測器的區別。

應變片式用了金屬彈簧的特性。

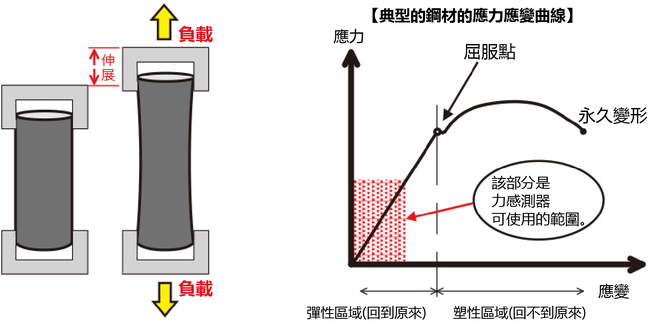

下面這幅圖表就是把金屬伸展的過程，通過力和伸展的關係表示出來的典型例子。

看圖表可以明白在彈性域範圍內，負載和伸展程度是成比例關係的。該部分是力感測器可使用的範圍。

應變片式力感測器的優點和缺點是什麼？

優點

• 持續按壓同樣的負載，力幾乎沒有變化。(蠕變特性要好)

缺點

• 在衝擊力等瞬間的負載測量方面，響應性會比壓電式差。

使用的是受力後會產生電荷的壓電元件。

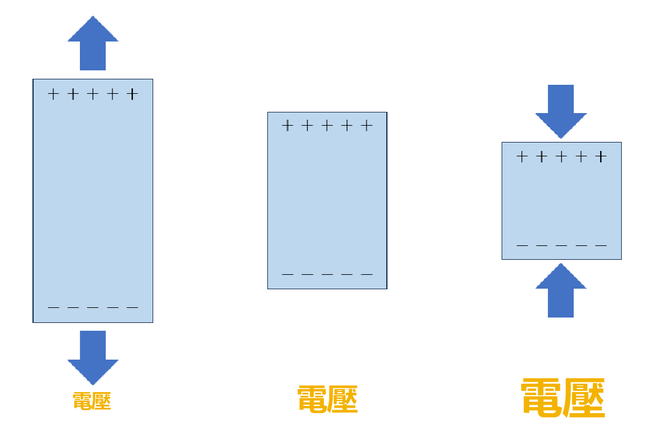

壓電元件受到壓力后輸出電壓會變大，受到拉力后輸出電壓會變小。

壓電式力感測器的優點和缺點是什麼？

優點

• 剛因剛性變高，彎曲量會變少，響應性也快。

缺點

• 即使是不變的負載，隨着時間的推移輸出會發生變化(蠕變特性要差)。

壓電式比較適合用於高速測量衝擊力等動態性的力。

但是蠕變特性要差，不適合同樣負載下持續按壓這種靜態性的測量，

因隨着時間推移，輸出會發生變化，所以也不適合做連續試驗的情況和要正確測量阻尼器・彈簧等返回(滯后)的特性的情況。

應變片式因蠕變特性要好，所以適合於稱重・衝壓負載測量等靜態性負載・動態性負載兩者的測定。

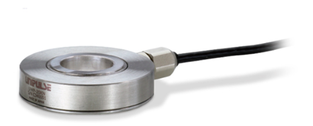

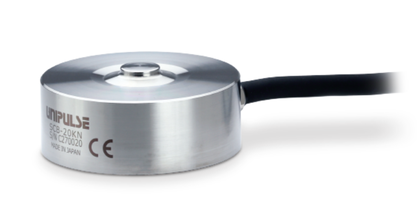

UNIPULSE擁有多種"小型"且“高剛性・高響應性”的力感測器。

是UNIPULSE獨特的"不容易壞的"感測器。

通過應變片式感測器實現了高剛性・高響應性

因量程多樣，耐負載高，非常適合衝壓負載的測量以及衝擊・破壞試驗。

• 量程範圍100 N ～ 200 kN
• 固有頻率 允許40kHz的高速響應
• 耐負載500％不容易壞

如果您還不知道如何選擇力感測器，歡迎諮詢。
