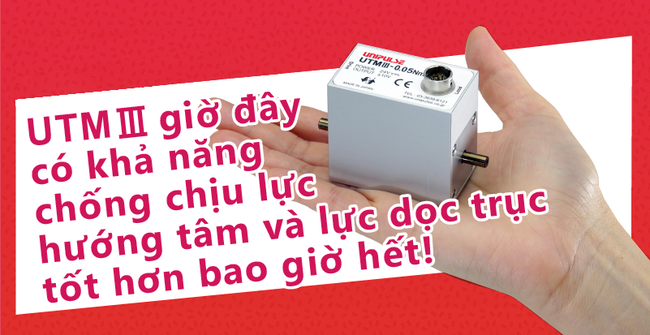

"UTMIII" là một bộ đo mô-men nhỏ gọn, đạt được sai số tuyến tính là 0,03% FS, tốc độ quay tối đa 25.000 vòng / phút và quá tải an toàn 500%.

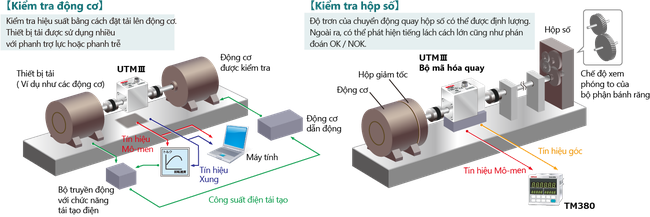

Nó được sử dụng trong nhiều ứng dụng khác nhau như kiểm tra động cơ, kiểm tra cảm biến tự động và nhiều ứng dụng khác
Lần này, chúng tôi đã định lượng ảnh hưởng mà lực hướng tâm và lực dọc trục gây ra với độ chính xác cao.

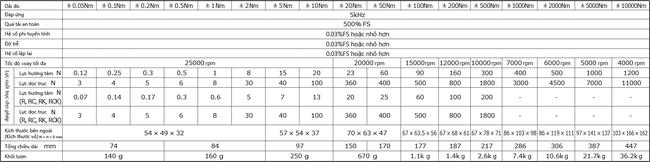

Hướng tâm N và Lực dọc trục N của tải trọng cuối trục cho phép là các giá trị đảm bảo rằng ảnh hưởng đối với đầu ra mômen xoắn nhỏ hơn 0,03% khi các tải trọng đó tác dụng.

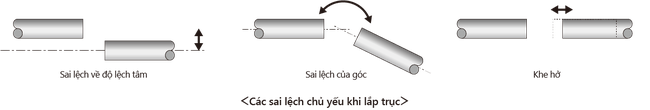

Khi sử dụng bộ đo mô-men , trục này và một trục khác cần được kết nối liên động với nhau. Tuy nhiên, không thể lắp đặt chúng hoàn toàn đồng tâm và song song. Các sai lệch trên tâm trục chẳng hạn như độ lệch tâm, góc lệch, đầu cuối và những vấn đề đó vẫn tồn tại nhất định. Các thiết bị hấp thụ lực hướng tâm và lực dọc trục gây ra bởi sự sai lệch đó là các khớp nối.

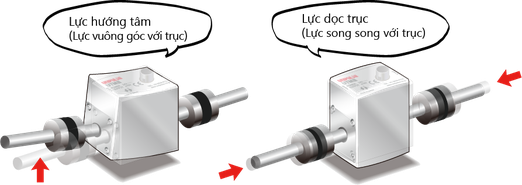

Nhưng ngay cả các khớp nối cũng không thể hấp thụ hoàn toàn lực hướng tâm và lực dọc trục như vậy do trục bị lệch. Lực dọc trục và lực hướng tâm vẫn còn trên đơn vị chính của bộ đo mô-men.
Đối với công suất nhỏ của UTMIII, đo một trục được lắp đặt. Trong khi đó, đối với công suất trung bình và lớn, đo kép được lắp đặt.
Cả hai phép đo đều dựa vào mạch cầu điện trở
Giả sử chúng ta đi dây một mạch cầu như sơ đồ, Biến dạng nén được đặt tại các điện trở 1 và số 3 và biến dạng kéo được tác dụng tại điện trở số 2 và số 4 trên hình minh họa ở trên khi đặt mômen xoắn phải. Bằng cách đó, nó hoạt động như thể các đầu ra bị loại bỏ khỏi lò xo của trục (lực hướng tâm) hoặc lực nén / lực căng (lực dọc trục).
Nói tóm lại, về mặt lý thuyết, đầu ra sẽ không thay đổi so với lực hướng tâm và lực dọc trục.
Tuy nhiên, trên thực tế, những ảnh hưởng gây ra bởi lực hướng tâm và lực dọc trục như vậy vẫn còn do các vị trí liên kết nhỏ và sai lệch góc liên kết của điện trở biến dạng.
Đặc biệt UTMIII công suất từ trung bình đến lớn sử dụng điện trở kép, nhạy cảm với góc lắp đặt, do đó có xu hướng phụ thuộc vào lực hướng tâm và lực dọc trục.
Điều quan trọng đối với biện pháp chống lại nó là sự đối xứng giữa góc so với trục của điện trở biến dạng và vị trí của điện trở biến dạng. Nếu sự đối xứng hoàn tất, các ảnh hưởng sẽ bị loại bỏ và sẽ không xuất hiện trên đầu ra.
Lần này, chúng tôi đã cải thiện độ chính xác của vị trí theo góc cho điện trở biến dạng ở một mức độ lớn thông qua một quy trình sản xuất mới. Với các biện pháp này, ảnh hưởng mà lực hướng tâm và dọc trục gây ra đối với sai số đã giảm đáng kể.
Hình minh họa dưới đây cho thấy sự so sánh các ảnh hưởng xảy ra trên bộ đo mô-men xoắn được sản xuất theo quy trình thông thường và với quy trình mới.
Ở đây, chúng tôi đã cố định một đầu trục của UTMIII-2Nm để trục không quay. Sau đó, chúng tôi tác dụng lực hướng tâm 7N lên một đầu trục khác thông qua vòng bi.
Lực được tác động qua ổ trục để tránh mô-men xoắn được tạo ra.

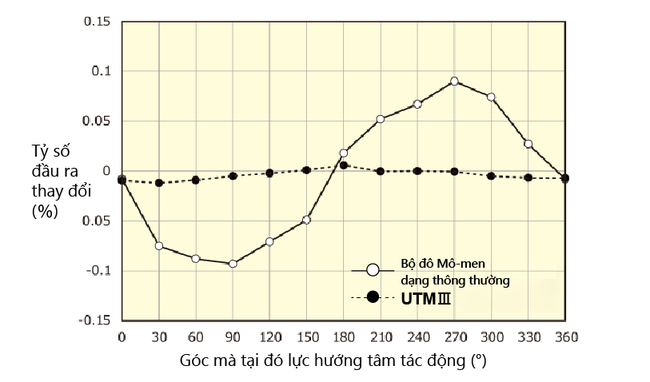

Với UTMIII được sản xuất theo quy trình thông thường, giá trị đầu ra thay đổi tối đa 0,1%. Mặt khác, với UTMIII được sản xuất theo quy trình mới, giá trị đầu ra thay đổi ít hơn 0,01%.
Vì sự thay đổi về tải trọng cuối trục cho phép sẽ được ngăn chặn bởi các đặc điểm kỹ thuật, nên việc đo mô-men xoắn có độ chính xác cao có thể được thực hiện một cách tự tin.
Chúng tôi có công ty đại điện phân phối tại Việt Nam
