Apakah Anda mengalami masalah ini?

• Saya khawatir mengenai kebisingan karena amplifier terletak jauh dari sel beban (load cell).
• Pekerjaan kalibrasi melelahkan pada saat pengenalan.
• Saya ingin mengukur gaya di berbagai lokasi.

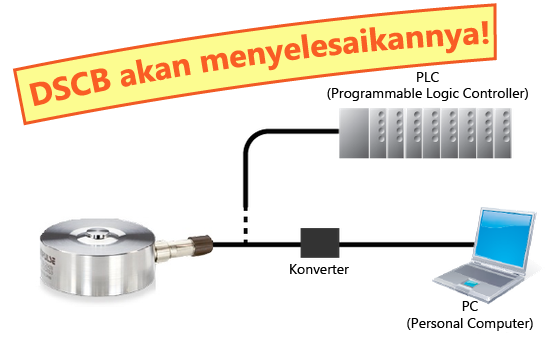

• Dengan output RS-485, secara akurat mentransmisikan sinyal bahkan untuk jarak jauh!

• Tidak diperlukan kalibrasi!

• Beban dapat diperiksa di mana saja jika Anda memiliki PC!

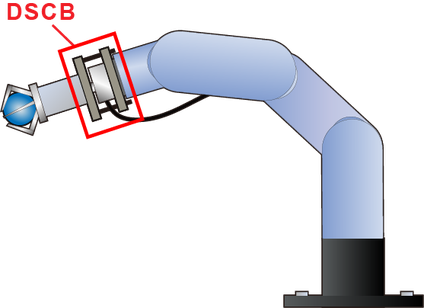

Lengan robot

Sensor perlu dipasang sambil mempertimbangkan kebisingan yang dihasilkan oleh motor servo.

DSCB tahan terhadap kebisingan & getaran! Anda dapat menggunakannya tanpa khawatir.

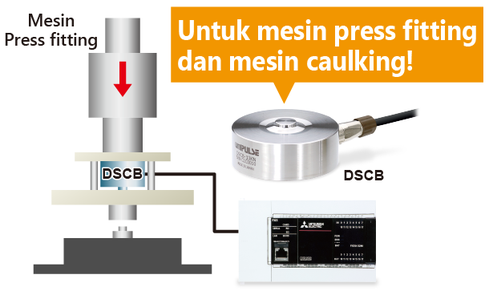

Mesin press

Pengukuran dapat dilakukan secara real time dengan menghubungkan ke PC.

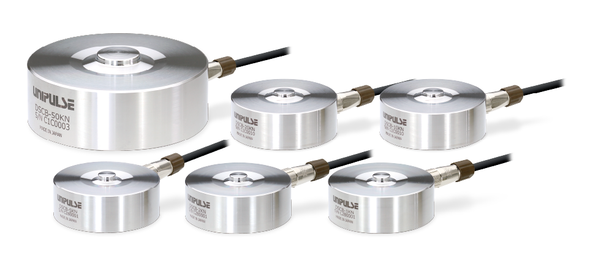

Sel beban (load cell) digital "DSCB" adalah sel beban yang tidak hanya mewarisi kekakuan tinggi dan beban berlebih yang aman (500%) dari Super Cell (yaitu SCB) tetapi mengkhususkan diri (specialized) dalam transmisi sinyal di lingkungan yang bising dan jarak jauh.

Kapasitas terukur mulai dari 1 kN hingga 50 kN tersedia.

Karena indikator tidak diperlukan, kami dapat menawarkannya dengan harga yang sederhana dan terjangkau.

Selain itu, karena DSCB mampu melakukan pengukuran jika Anda memiliki PC,

DSCB sangat ideal bagi mereka yang membawa sel beban (load cell) atau mengoperasikan pengukuran gaya di atas meja.

Perangkat lunak khusus DSCB memiliki fungsi sebagai berikut:

• Fungsi tahan (Secara otomatis merekam data)
• Fungsi trigger (Secara otomatis merekam data bentuk gelombang)
• Membaca nilai & tanggal kalibrasi
• Pengaturan filter
• Pengaturan fungsi perbandingan
• Pengaturan & manajemen informasi individual

5 jenis hold yang tercantum di atas dilengkapi sebagai standar.

Semua ini mudah diatur dengan aplikasi PC, dan data secara otomatis disimpan apabila berada dalam mode Hold.

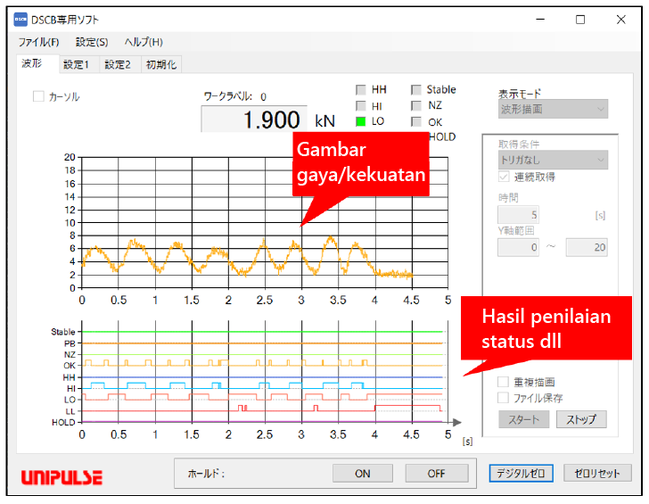

Dengan fungsi Trigger, bahkan gaya sesaat pun dapat digambar dalam grafik!

Lebar variabel dapat langsung dihitung dengan 2 kursor.

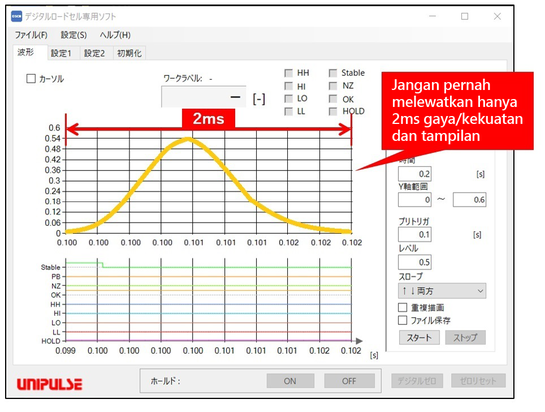

Bentuk gelombang pada trigger

Fungsi trigger mampu menangkap dan menggambar gaya seketika.

Karena dikalibrasi pada saat pengiriman dari pabrik, DSCB dapat langsung digunakan segera setelah tiba.

Nilai kalibrasi disimpan, dan dapat dibaca kapan saja. Hal ini berguna untuk pemeliharaan rutin.

Pengaturan "Moving average", "Low-pass filter" dan "High-pass filter" dapat dikonfigurasi sesuai dengan kebisingan di lokasi.

Waktu perbandingan dapat diatur.

• Selalu
• Saat stabil
• Selalu selain nol
• Ketika stabil selain nol
• Saat Ditahan

DSCB menyimpan "ID" dan "Pengaturan komunikasi". Tidak perlu meninggalkan catatan.

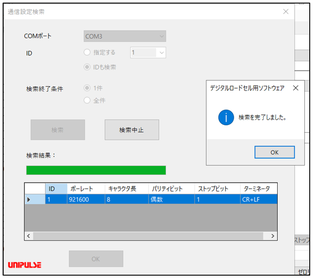

Layar pencarian

Mencari ID dan Pengaturan Komunikasi dan ditampilkan dalam format tabel.

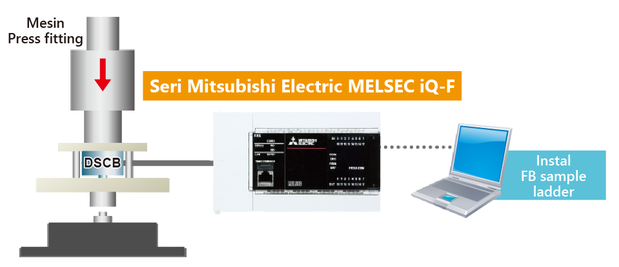

FB (Function Block) dan ladder sampel sudah dibuat!

Cukup dengan menghubungkan "MELSEC iQ-F Series" dari Mitsubishi Electric dan sensor UNIPULSE menggunakan RS-485, nilai yang terukur dapat diperoleh dengan mudah dari sensor. Hubungkan monitor Mitsubishi Electric "GOT2000" ke PLC, dan Anda dapat menampilkan layar pengukuran dan penilaian, grafik, serta data log, serta melakukan pengaturan pada sensor.

Berikut adalah contoh layar yang tersedia. Setelah terpasang di seri GOT2000, lingkungan pengukuran langsung teratur.

Model yang didukung:

Pengontrol yang Dapat Diprogram Seri MELSEC iQ-F: FX5U / FX5UC / FX5UJ / FX5S

Seri GOT2000: GT25 / GT27

Jajaran sel beban (load cell) analog yang ekstensif juga tersedia di UNIPULSE.

Dikombinasikan dengan indikator, perbandingan bentuk gelombang dan berbagai fungsi penahanan dapat digunakan dengan sel beban (load cell) analog. Berbagai jenis antarmuka juga tersedia.

Silakan pilih load cell UNIPULSE yang sesuai dengan aplikasi dan lingkungan Anda!
