Bí quyết cho phương pháp cài đặt của dòng UTM là gì ?
Một trong những ưu điểm của dòng UTM là cảm biến mô-men này có thể đo trực tiếp mô-men áp dụng tại trục chính của nó.
Trục chính được tạo ra từ một trục.
Do có một trục duy nhất, sự liên kết đã được điều chỉnh trước.
Vì mô-men khởi động khá nhỏ, nên chuyển động quay rất trơn tru

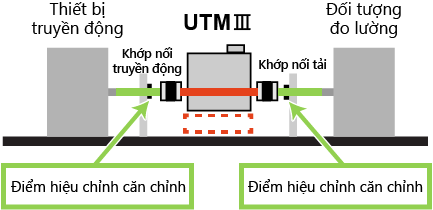

Hình minh họa sau đây là phương pháp lắp đặt để sử dụng trục chính này ở mức tối đa:
Những lợi thế như vậy có thể thu được!
- Có ít điểm hơn để điều chỉnh căn chỉnh.
- Bằng cách quay với tốc độ chậm, các dao động như lệch hoặc sai số góc có thể được kiểm tra từ các giá trị mô-men xoắn.
- Khi xoay, vỏ máy rung do các dao động như lệch hoặc sai góc. Từ những rung động này, có thể kiểm tra sự sai lệch.
Với sai lệch và lỗi góc…
- Một chiếc kẹp giấy đã rơi ra khỏi vỏ của UTM do rung động.
- Hiện tượng như độ rộng phát hiện lớn đã được phát hiện trên màn hình đo độ rung động V100 .
Các điểm để điều chỉnh căn chỉnh đơn giản, do đó dễ dàng xác định nguyên nhân gây ra sai lệch.
Nguyên nhân có thể xảy ra:
- Điều chỉnh căn chỉnh trên các trụ chịu lực là không đủ. (Lưu ý: chỉ có 2 điểm để điều chỉnh căn chỉnh.)
- Độ lệch tâm của chính động cơ. Nó rung khi nó đang chuyển động

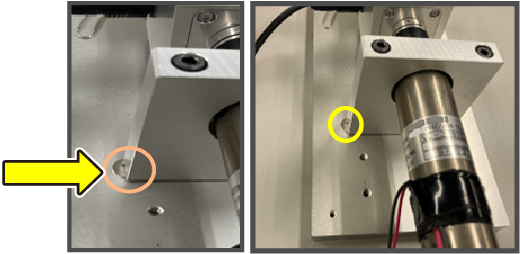

Trên thực tế, như thể hiện, một vòng đệm đã được cố ý giấu bên dưới đế cố định trên động cơ
Tháo vòng đệm và điều chỉnh lại điểm hiệu chỉnh
Chúng ta có thể thấy chiếc kẹp giấy trên vỏ của UTM không di chuyển, trong khi đầu ra mô-men và tình trạng rung, v.v. đang được cải thiện.

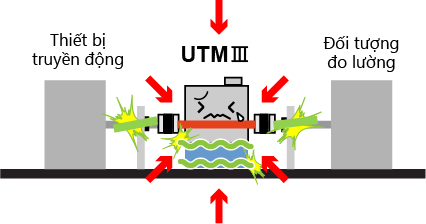

Điều gì xảy ra nếu vỏ của UTM được căn chỉnh…?

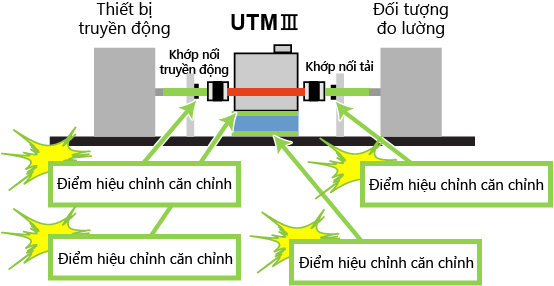

- Các điểm và khu vực cố định càng lớn thì nguyên nhân gây ra sai lệch càng trở nên phức tạp.
- Khi vỏ của UTM bị ép xuống, rất khó để nhận thấy sự sai lệch. Ngoài ra, tải trọng sai lệch ảnh hưởng đến vòng bi và các loại khác của UTM và có thể là nguyên nhân gây ra hư hỏng sớm.

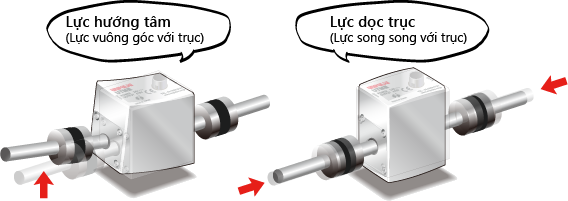

<Ví dụ về độ lệch tải>
Với UTMIII, dòng sản phẩm mới nhất của dòng UTM,
các ảnh hưởng mà tải trọng hướng tâm và lực đẩy gây ra đối
với độ chính xác giảm nhiều hơn so với UTMII!
