Bộ đo mô-men là đo lực của chuyển động quay

Có rất nhiều cơ chế quay xung quanh chúng ta.

Càng tìm kiếm, bạn càng có thể tìm thấy nhiều cơ chế quay như tay nắm cửa, bản lề máy tính xách tay, xe đạp và nắp chai PET.

Cần có lực để quay hoặc dừng các chuyển động quay này.

Lực này là mô-men xoắn, và bộ đo mô-men xoắn là một thiết bị để đo lực theo hướng của chuyển động quay.

Trong các hình dưới đây, cả hai lực đều được tác dụng theo hướng quay đối với trục và cả hai lực này đều là mô-men xoắn.

Đến một lúc nào đó, miếng vải trở nên cứng và không quay nữa khi nó được cân bằng với lực của bàn tay.Ngay cả khi bạn tiếp tục đạp xe, trục bàn đạp sẽ tiếp tục quay.　Cả hai đều có cùng một mô-men xoắn, nhưng giá trị sẽ thay đổi một chút khi đo các lực này.Đặc biệt, cần có sự sáng tạo để đo mômen quay.

Trong các máy đo biến dạng thông thường Máy đo mô-men xoắn thường trích xuất dữ liệu mô-men xoắn từ thân quay thông qua vòng trượt.

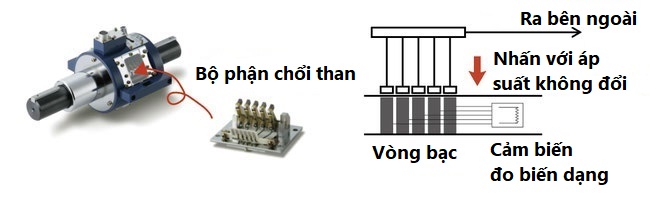

Vòng trượt là cơ cấu truyền công suất và tín hiệu điện qua mạch điện hình khuyên và chổi than được bố trí đồng tâm so với thân quay.Thông thường, trục được lắp 2 hoặc 3 vòng trượt, được tác động với một lực không đổi để duy trì tiếp xúc và trích xuất tín hiệu điện.　Các tiếp điểm của vòng trượt được làm bằng cacbon và bị mài mòn do ma sát với vòng bạc.Do bụi bám bên trong nên cần thay bộ phận chổi than và vệ sinh thân máy đo mômen.Ngoài ra, việc nhấn bộ phận chổi than cản trở đáng kể chuyển động quay của trục, khiến không thể đo chính xác mô-men xoắn.

Trong UTMIII, trục quay với bộ phận phát hiện và bộ phận cố định xuất dữ liệu được truyền bằng cách không tiếp xúc. Nó không cản trở chuyển động quay của trục và không cần bảo dưỡng. Ngoài ra, vì nó là truyền kỹ thuật số, nên có thể đo mô-men xoắn ổn định trong bất kỳ phạm vi quay nào. Một cảm biến đo biến dạng được sử dụng cho thiết bị phát hiện. Nó đạt được độ chính xác cao hơn nhiều so với các phương pháp phát hiện khác.

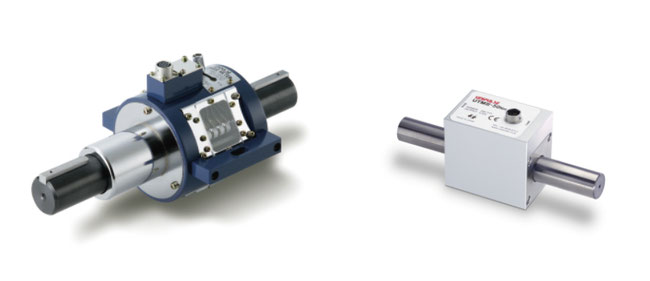

Truyền động không tiếp xúc rất phức tạp về mặt kỹ thuật, nhưng về cấu trúc thì rất đơn giản. Phần thân có thể được thiết kế nhỏ hơn, và hình ảnh thông thường về "Bộ đo mô-men kích thước lớn " đã được đổi mới.

Bộ đo mô-men loại vòng trượt có tiếp điểm. Vì vậy,  cần chú ý đến đến tốc độ quay và độ bền theo thời gian. Các điểm tiếp xúc carbon bị mòn và cuối cùng biến mất, có thể dẫn đến hỏng vòng bạc. Nếu điều này xảy ra, việc sửa chữa là không thể và bộ  đo mô-men xoắn sẽ cần được thay thế. Ngoài ra, carbon mòn sẽ phân tán bên trong vỏ và chuyển sang màu đen. UTMIII không có vòng trượt, vì vậy bạn có thể sử dụng nó mà không cần lo lắng về việc bảo trì.

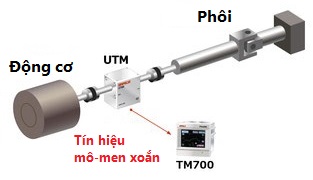

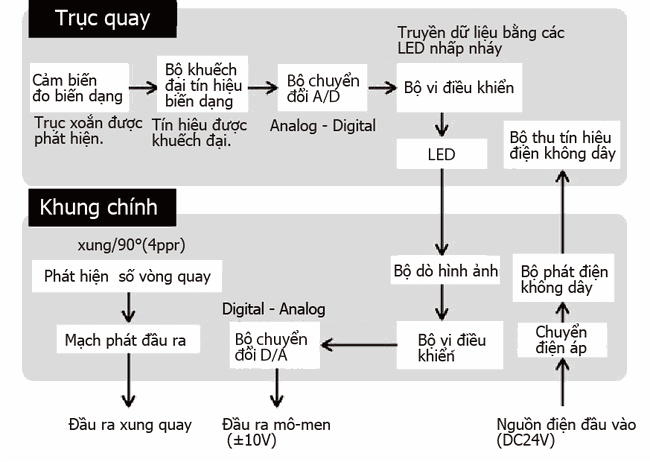

Bộ đo mô-men xoắn yêu cầu một bộ khuếch đại chuyên dụng riêng biệt. Tuy nhiên, như thể hiện trong sơ đồ khối ở trên, UTM III đã tích hợp bộ khuếch đại Bạn có thể đo mô-men xoắn trong quá trình quay chỉ bằng cách kết nối thiết bị nhỏ gọn này với trục bằng các khớp nối. Đầu ra có thể  điều chỉnh đầu ra ±10V ở giải mô-men định mức

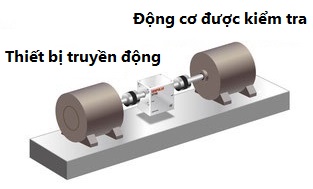

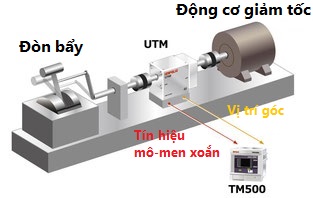

Có nhiều tính năng khác nhau của UTMIII, nhưng ở đây chúng tôi sẽ giới thiệu các ứng dụng tận dụng lợi thế của truyền tín hiệu không tiếp xúc.

Ưu điểm của truyền không tiếp xúc là…

1. Khởi động quay của trục rất nhẹ
2. Vì không có gì ngăn cản sự quay của trục nên có thể phát hiện ra mômen xoắn nhỏ.
3. Có thể đo trong thời gian dài, không cần bảo trì.

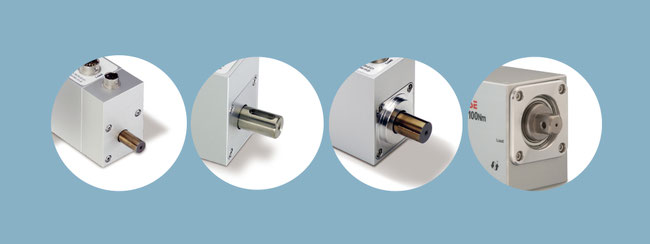

Máy đo momen xoắn cần thiết cho nhiều nhu cầu khác nhau tùy theo mục đích và cách lắp đặt. UTMIII có đầy đủ các công suất và tùy chọn theo yêu cầu. Chúng tôi cung cấp tổng cộng 13 loại và 4 loại tùy chọn từ mô-men xoắn nhỏ 0,05Nm đến 500Nm.
