Ayo mencoba UNI-Format!
Saat menggunakan UNI-Format dengan komunikasi RS-485 di F701-P
[Hal-hal yang perlu dipersiapkan]
F701-P (Weighing indicator)
RS-485/USB converter
PC (*Dengan USB interface)
Terminal Perangkat lunak
(*Catatan: Pastikan nomor port untuk komunikasi yang di tentukan di terminal perangkat lunak)

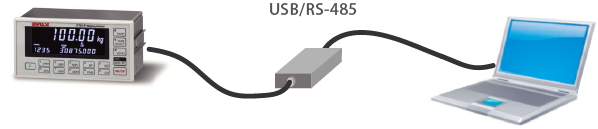

STEP 1: Menghubungkan F701-P dan PC
Ketika kita mengenalkan metode dengan USB external kali ini, F701-P dapat dihubungkan secara langsung jika PC konverter Interface yang sesuai

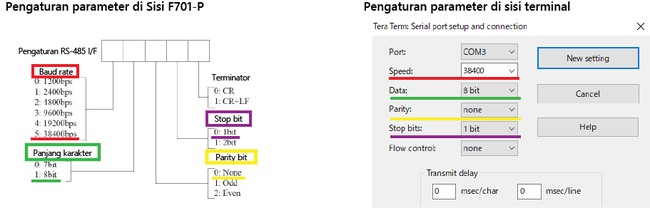

STEP 2: Cocokkan pengaturan komunikasi di F701-P dan terminal perangkat lunak
item pengaturan adalah "Baud rate", "Length of character", "Stop bit" and "Parity bit".
STEP 3: Atur No. ID di F701-P
ID dapat di atur dari 0 sampai 31. (Dapat atur ID hingga 32 unit)

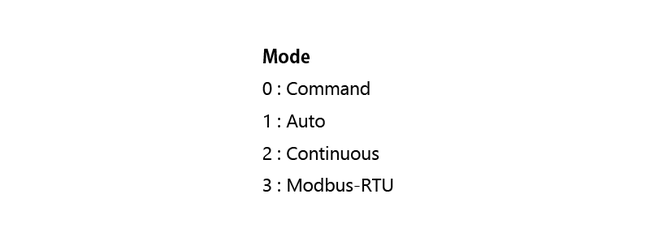

STEP 4: Pilih mode komunikasi di F701-P
Sementara itu ada beberapa mode komunikasi di F701-P, kami perkenalkan mode "Command" dan mode "Continuous". (Transmisi Kontinyu)
Mode komunikasi: 0 [Command]
Dengan mengirimkan perintah ke ID yang ditentukan oleh host (di sisi PC), indikator yang sesuai mengirimkan kembali respons.

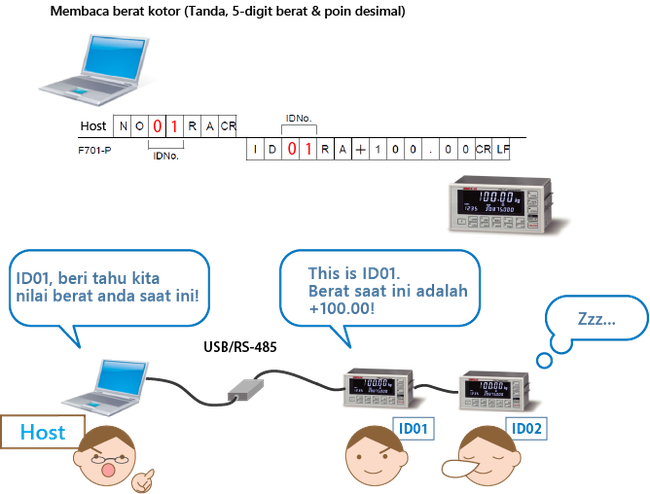

contoh) Ketika anda ingin memeriksa dengan ID01 berat kotornya dari sisi PC:
Ketika anda memasukkan "NO 01 RA" perintah dari sisi PC, kamu akan mendapatkan respon "ID 01 RA + 100,00".
"+" mewakili tanda, dan "100,00" mewakili nilai berat kotor.
Mode komunikasi: 2 [kontinyu]
Nilai berat akan ditransmisikan secara kontinyu dari F701-P
Mode kontinyu mengirim informasi spesifik secara kontinyu tanpa perintah dari host.
Contoh transmisi data.

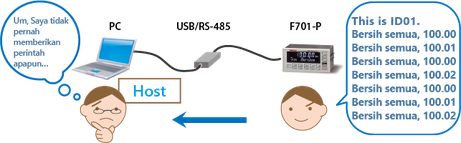

Ini adalah diagram konseptual dari transmisi data kontinyu:
UNI-Format dilengkapi sebagai standar pada indikator dengan
antarmuka RS-232 dan RS-485.
Format komunikasi ini dapat diterapkan tidak hanya pada
pembacaan/penulisan data sederhana, tetapi juga pada urutan
penimbangan otomatis serta pengumpulan data.
Indikator dengan komunikasi RS-485 dilengkapi sebagai standar:
*Katalog produk akan diunduh dengan mengklik gambar indikator.
Indicator untuk Timbang
(Untuk Timbangan seperti Packing, Blending, Filling dll.)
Mendukung RS-485 komunikasi
Mendukung RS-232C komunikasi
Indicator untuk Force measurement
(Force measurement seperti pressing force, tension load, torque, dll.)
Mendukung RS-485 komunikasi
Mendukung RS-232C komunikasi
Ada banyak lagi fungsi yang tidak diperkenalkan pada indikator.
Jangan ragu untuk menghubungi kami kapan saja!
