Cùng trải nghiệm UNI-Format!
Khi sử dụng UNI-Format với giao tiếp RS-485 trên F701-P
[Những thứ cần chuẩn bị]
F701-P (Màn hình Cân )
Bộ chuyển đổi RS-485/USB
Máy Tính (*Có kết nối USB)
Phầm mềm đầu cuối
(* Lưu ý: Đảm bảo rằng số cổng giao tiếp có thể được chỉ định tùy ý trên phần mềm đầu cuối.)
BƯỚC 1: Kết nối F701-P và máy tính
Chúng tôi đang giới thiệu một phương pháp giao tiếp bên ngoài bằng USB,
ngoài ra F701-P có thể được kết nối trực tiếp nếu PC có bộ chuyển đổi giao diện tích hợp tương ứng.

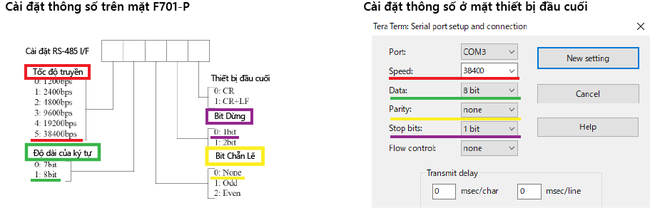

BƯỚC 2: Cài đặt đồng bộ giao tiếp giữa F701-P và phần mềm đầu cuối
Các mục cài đặt là "Tốc độ truyền", "Độ dài của ký tự", "Bit dừng" và "Bit chẵn lẻ".
BƯỚC 3: Cài đặt ID trên F701-P
ID có thể được cài đặt từ 0 đến 31 ( ID có thể được cài đặt đến 32 giá trị)
BƯỚC 4: Chọn kiểu truyền thông giao tiếp trên F701-P
Trong khi có một số chế độ giao tiếp trên F701-P, chúng tôi giới thiệu chế độ "Lệnh" và chế độ "Liên tục". (Truyền liên tục)
Chế độ giao tiếp: 0 [Command]
Bằng cách truyền một lệnh tới một ID do máy chủ chỉ định (ở phía PC), bộ hiển thị tương ứng sẽ gửi lại phản hồi.
ví dụ) Khi bạn muốn kiểm tra với ID01 tổng khối lượng hiện tại của nó từ phía máy tính:
Khi bạn nhập lệnh "NO 01 RA" ở phía PC, bạn sẽ nhận được phản hồi "ID 01 RA + 100,00".
"+" đại diện cho một ký hiệu và "100,00" đại diện cho giá trị tổng khối lượng hiện tại.
Kiểu truyền thông: 2 [Continuous]
Giá trị trọng lượng sẽ được truyền liên tục từ F701-P.
Chế độ liên tục truyền thông tin được chỉ định liên tục mà không cần lệnh từ máy chủ.
Ví dụ về dữ liệu truyền
Dưới đây là sơ đồ khái niệm về việc truyền dữ liệu liên tục:
UNI-Format được trang bị tiêu chuẩn trên các bộ hiển thị với
giao tiếp RS-232 và RS-485.
Định dạng giao tiếp này có thể được áp dụng không chỉ cho
việc đọc / ghi dữ liệu đơn giản mà còn cho các chuỗi cân tự
động cũng như thu thập dữ liệu.
Bộ hiển thị với giao tiếp RS-485 được trang bị tiêu chuẩn
* Các danh mục sản phẩm sẽ được tải xuống bằng cách nhấp vào hình ảnh của các chỉ số.
Bộ hiển thị đo khối lượng
(Dùng để đo khối lượng như đóng gói, cân trộn, chiết rót vv…)
Với RS-485:
Với RS-232C:
Bộ hiển thị đo lực
(Đo lực như lực ép, lực căng, mômen xoắn, v.v.)
Với RS-485:
Với RS-232C:
Có nhiều chức năng khác không được giới thiệu trên các bộ hiển thị.
Hãy liên hệ với chúng tôi bất cứ lúc nào!
