UTM系列安裝的秘訣是什麼呢？
UTM系列的優勢之處是可以直接測量出施加在主軸上的扭矩。

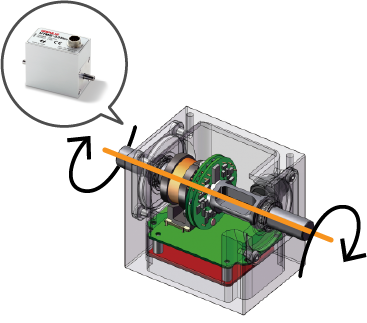

主軸是單軸的一體成型設計。
只有一根軸，所以對中已預先調整好。
起始扭矩很小，旋轉也很順滑。

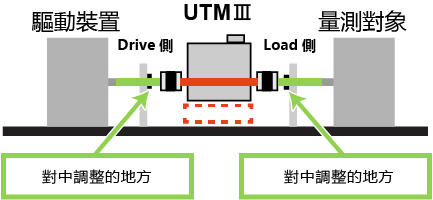

充分利用主軸的安裝方式如下。
＜有如下的優點！＞
- 對中調整的地方少。
- 低速旋轉如果有偏心或偏角的話，可以通過扭矩值來確認其波動。
- 旋轉時如果有偏心或偏角的話會引起扭矩感測器的框體振動，能確認中心有偏差。
有偏芯或偏角的狀態下
- 因為振動迴紋針從UTM框體上掉落。
- 能確認此振動比振動測量儀錶（V100)檢測到的幅度要大。
對中調整的地方很簡單，所以很容易確定原因。
推測原因：
- 軸承座的對中調整不足（只有2個地方）
- 電機本身有偏心。運行時會有振動。
這個展示中，墊圈實際上是故意墊在電機側的固定底座下方的！
拆下墊圈，重新調整了對中位置的結果……
可以看到放置在UTM框體上的迴紋針不動，扭矩輸出、振動狀態等都得到了改善。

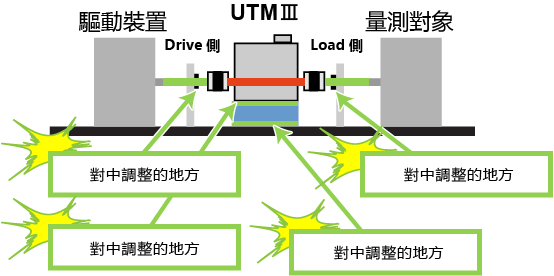

如果固定UTM的框體的話……
- 固定位置和面積越大，未對中的原因就越複雜。
- UTM的框體被固定，因此很難注意到不對中，產生的偏芯力會影響UTM軸承等，導致早期故障損壞。

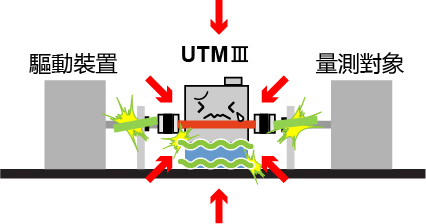

＜偏心力的示例＞

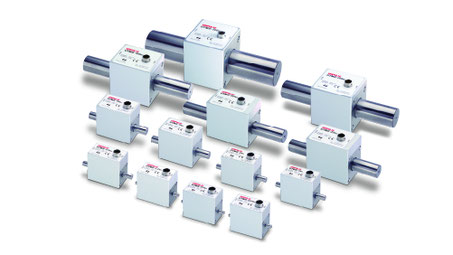

UTM最新系列UTMⅢ受徑向力・軸向力對精度的影響比UTMⅡ小！
