Apa keuntungan dari seri UTM? Strukturnya terdiri dari housing ringan yang tergantung pada poros oleh dua bantalan, dan torsi yang diterapkan pada poros yang berputar dapat diukur secara akurat karena gesekan pada bantalan sangat minim.

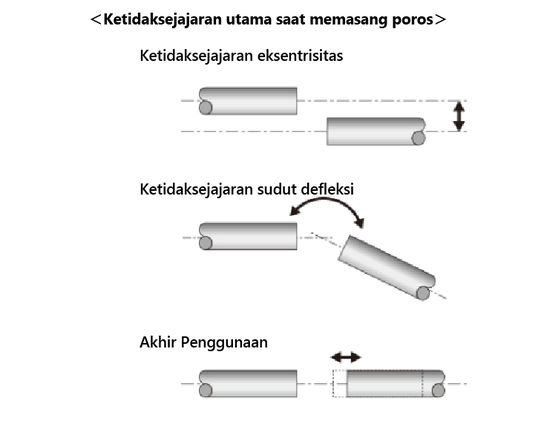

Ketika housing seri UTM diperbaiki, gaya dengan mudah diterapkan pada bantalan antara poros dan rumahan karena ketidaksejajaran. Jika gaya diterapkan pada bantalan, gaya gesek terhadap rotasi akan meningkat, dan akhirnya mempengaruhi akurasi.

Karena alasan tersebut, biasanya metode pemasangan yang tidak memperbaiki housing UTM direkomendasikan.

\\ Baca lebih lanjut tentang metode instalasi UTM tanpa memperbaiki housing: //

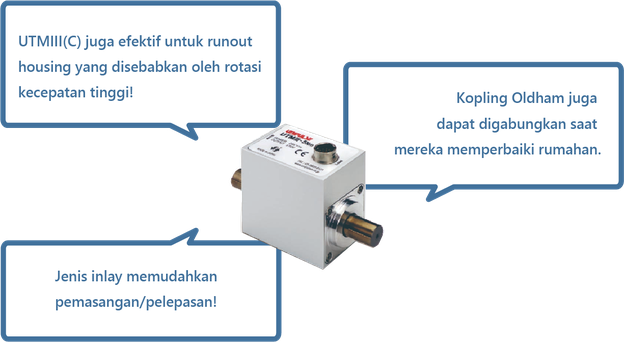

Seri UTMIII(C) adalah model dengan housing UTM yang dapat diperbaiki dengan akurasi tinggi.

Dibandingkan dengan UTMIII biasa, UTMIII(C) dilengkapi dengan bagian proyeksi 3mm yang disebut "In-Lows", seperti yang dapat Anda kenali dari penampilannya.

Bagian-bagian yang disebut "In-Low" (yaitu sambungan keran) adalah rahasia untuk memperbaiki housing!

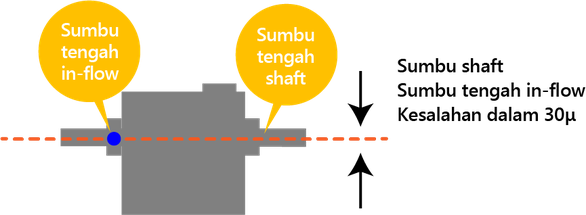

Kesalahan antara sumbu pusat in-lows dan sumbu tengah poros disesuaikan hanya dalam 30μ. Selain itu, gaya hampir tidak diterapkan pada bantalan bahkan jika bagian rendahnya tetap. Dengan demikian, pengukuran torsi yang akurat dapat dilakukan.

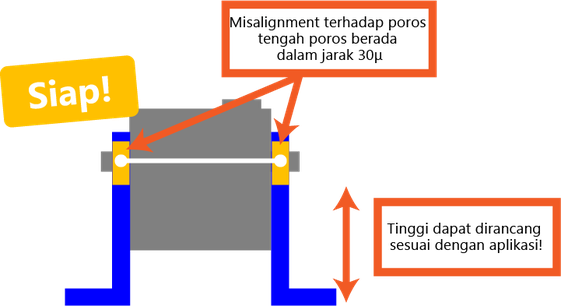

Rancang dan buat jig untuk melapisi bagian bawah…

…dan sekarang siap digunakan!

                        Apa manfaat memperbaiki UTMIII(C) dengan "In-Low"?

                        ● Hilangkan faktor ketidaksejajaran

                        Saat memasang permukaan bawah UTM, yang penting

                        adalah pemesinan dan akurasi pemasangan antara rumahan

                        dan kotak bantalan serta rumahan dan sisi pemasangan.

                        Sementara itu, dengan tipe "In-Low" bagian tengah in-low

                        dan bantalan dapat disesuaikan secara akurat.

                        Dengan memperbaiki bagian rendah, pengaruh pemesinan

                        dan akurasi perakitan antara rumahan dan kotak bantalan

                        serta rumahan dan sisi pemasangan dapat ditiadakan.

                        Oleh karena itu, pemasangan presisi tinggi dengan sedikit

                        ketidaksejajaran dapat dicapai."

Meskipun ada beberapa jenis sambungan yang dapat digunakan untuk seri UTM, berikut adalah kombinasi sambungan yang direkomendasikan untuk setiap kasus:

• Saat TIDAK memperbaiki housing, "kopling karet di kedua sisi",
  atau "Coupling Cakram Tunggal di kedua sisi" direkomendasikan.
• Saat memasang housing (termasuk tipe "In-low"), "kopling Cakram Ganda di kedua sisi" direkomendasikan.
  *"Single Disc coupling di kedua sisi" TIDAK direkomendasikan.
