UTM系列的優點是輕巧，採用兩個軸承懸掛在框體上，由於軸承的摩擦係數很小，所以可以正確測量施加在旋轉軸上的扭矩。

固定UTM系列框體時，由於不對準的原因軸和框體之間的軸承容易受到力，如果對軸承施加力，則對旋轉的摩擦力變大，影響精度。

因此，建議採用不固定UTM框體的安裝方法。

\\ 不固定UTM的框體的安裝方法在下面的頁面中解說！ //

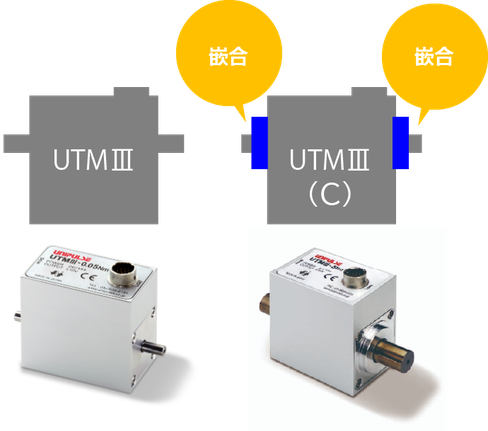

UTMⅢ（C）系列是能高精度固定UTM框體的產品。

與標準的UTMⅢ相比，從外觀上也可以看出安裝了被稱為“嵌合”的3mm凸起部分。

這個被稱為“嵌合”的部分是固定框體的秘訣！

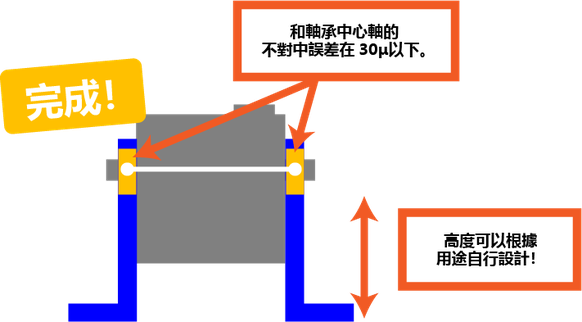

嵌合的中心軸和軸承的中心軸的加工誤差僅為30μ如下，即使固定嵌合部分，軸承也不易受力，可以進行正確的扭矩測量。

設計、製作嵌入該嵌合部分的夾具的話…

完成！

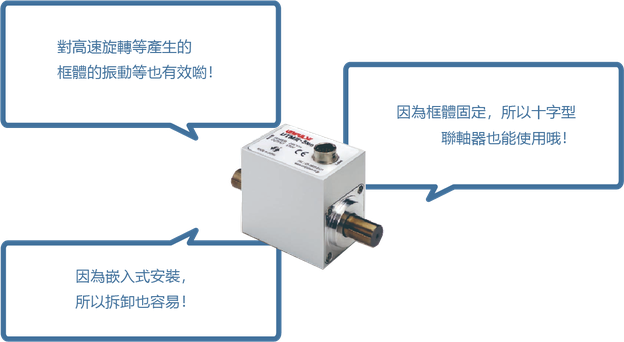

                          用嵌合固定UTMⅢ（C）的好處有哪些呢？

                          ● 排除不對中的原因

                          安裝UTM的框體底面時，框體－軸承箱之間、

                          框體－安裝面之間的加工精度和組裝精度會是個問題。

                          為了解決這個問題，嵌合型的扭矩感測器可以保證

                          嵌合和軸承中心的正確地加工精度，通過固定嵌合部分，

                          可以排除框體-軸承箱之間、框體-安裝面之間的加工精度

                          和組裝精度的影響，因此可以實現微小的不對中但高精度的

                          組裝。

UTM系列可以使用的聯軸器有幾種，如果不固定框體的話，各自推薦的聯軸器是以下的組合。

• 不固定框體時，兩端使用橡膠型聯軸器。
  或者推薦兩端使用單膜片式聯軸器。
• 框體（含嵌合型）固定時，推薦兩端使用雙膜片式聯軸器。
  *不推薦兩端使用單膜片式聯軸器。
