Ưu điểm của dòng UTM là gì? Cấu trúc của nó bao gồm vỏ trọng lượng nhẹ treo lơ lửng trên trục bởi hai ổ bi và mô-men tác dụng lên trục quay có thể được đo chính xác vì ma sát trên ổ bi khá nhỏ.

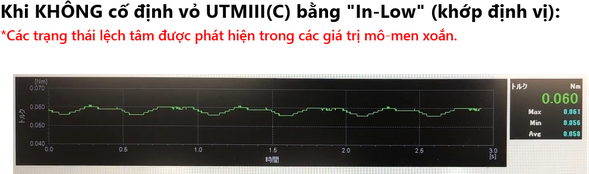

Khi vỏ của dòng  UTM được cố định, lực dễ dàng tác dụng lên các ổ bi giữa trục và vỏ dẫn đến sai lệch. Nếu lực tác dụng lên các ổ trục, thì lực ma sát chống lại chuyển động quay sẽ tăng lên và cuối cùng sẽ ảnh hưởng đến độ chính xác.

Vì các lý do đó, thông thường nên sử dụng phương pháp lắp đặt không cố định  thân vỏ  của UTM.

\\ Đọc thêm về phương pháp cài đặt UTM mà không cần cố định thân vỏ: //

Dòng UTMIII(C) là mẫu UTM có thân vỏ cho phép cố định với độ chính xác cao.

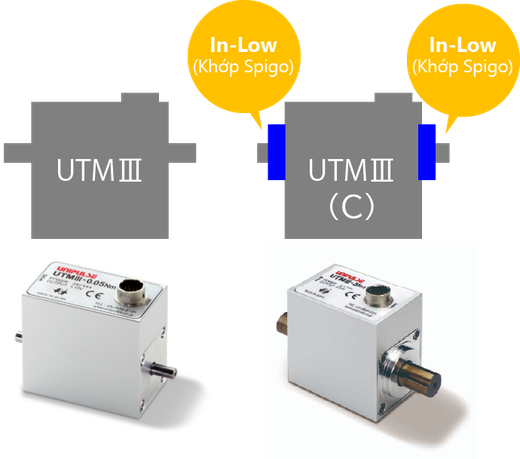

So với UTMIII thông thường, UTMIII(C) được trang bị các chi tiết nhô ra 3 mm được gọi là "In-Lows", như bạn có thể nhận ra qua bề ngoài.

Những bộ phận được gọi là "In-Low" (nghĩa là khớp nối) là bí quyết để cố định thân vỏ !

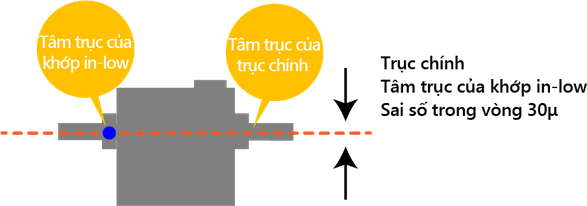

Sai số giữa trục trung tâm khớp nối In -Low và trục trung tâm của trục được điều chỉnh chỉ trong vòng 30μ. Hơn nữa, lực hầu như không được tác dụng lên các ổ trục ngay cả khi các bộ phận được cố định. Do đó, phép đo mô-men chính xác có thể được thực hiện.

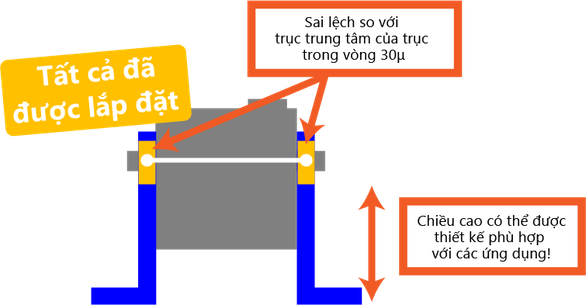

Thiết kế và sản xuất đồ gá để lắp vào bộ phận In- Low

…và nó đã sẵn sàng hoạt động!

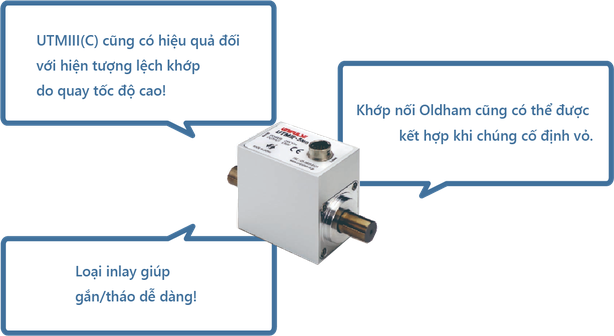

                        Ưu điểm của việc cố định UTMIII(C) bằng "In-Low" là gì?

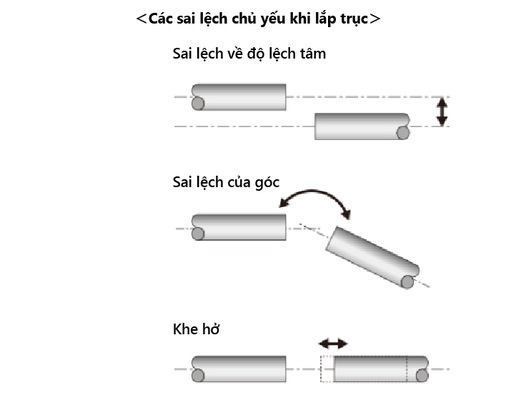

                        ● Loại bỏ các yếu tố sai lệch

                        Khi cố định mặt dưới của UTM, điều quan trọng là độ chính

                        xác gia công và lắp ráp giữa vỏ và vỏ ổ trục cũng như vỏ và

                        mặt lắp.

                        Trong khi đó, với loại "In-Low", trung tâm của in-low và các ổ

                        trục có thể được điều chỉnh chính xác.

                        Bằng cách cố định các bộ phận In-Low, có thể loại trừ ảnh

                        hưởng của gia công và độ chính xác lắp ráp giữa vỏ và vỏ

                        ổ trục cũng như vỏ và mặt lắp. Do đó, có thể đạt được cài

                        đặt chính xác cao với ít sai lệch.

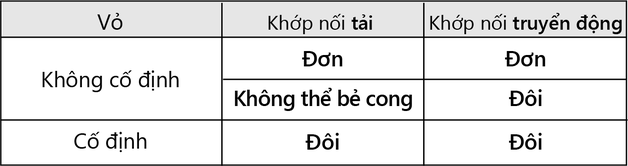

Mặc dù có một số loại khớp nối có thể được sử dụng cho dòng UTM, đây là các khớp nối phối hợp được khuyến nghị cho từng trường hợp:

• Khi KHÔNG cố định vỏ, nên sử dụng "Khớp nối cao su ở cả hai bên" hoặc
  "Khớp nối đĩa đơn ở cả hai bên".
• Khi cố định vỏ máy (bao gồm cả loại "In-low"), nên sử dụng
  "Khớp nối Đĩa đôi ở cả hai bên".
  *"Khớp nối đĩa đơn ở cả hai bên" KHÔNG được khuyến nghị.
