"Load Cell" adalah sensor yang mengukur berat atau gaya

Untuk Load Cell serta penguat dan indikator dimana loadcell dihubungkan ada "tipe 4 kabel" dan "tipe 6 kabel". Jika tidak disambungkan dengan benar, hal itu tidak hanya dapat menyebabkan pengukuran yang tidak akurat, tetapi juga dapat berpengaruh oleh suhu atau panjang kabel.

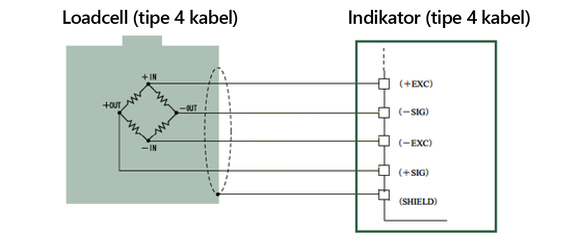

Kali ini kita akan menjelaskan cara pengkabelan naik tipe 4 kabel maupun tipe 6 kabel

Metode Remote sensing

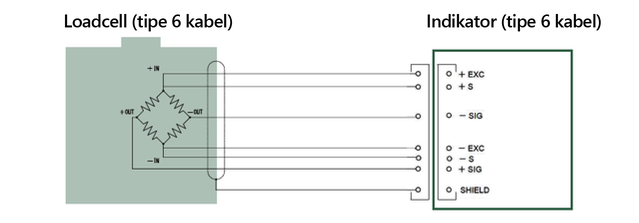

Pemantauan +EXC dan -EXC pada loadcell disebut "Metode remot sensing". Untuk tipe 6 kabel, +S adalah kabel untuk memantau tegangan +EXC dan -S untuk memantau -EXC

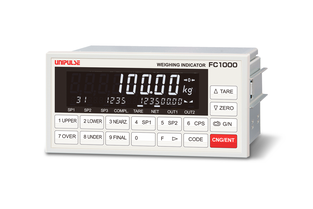

Dengan metode diatas, menggunakan indikator yang berfungsi menjaga tegangan antara +EXC dan -EXC tetap konstan, pengukuran akurat dapat dilakukan tanpa terpengaruh oleh panjang kabel atau perubahan suhu.

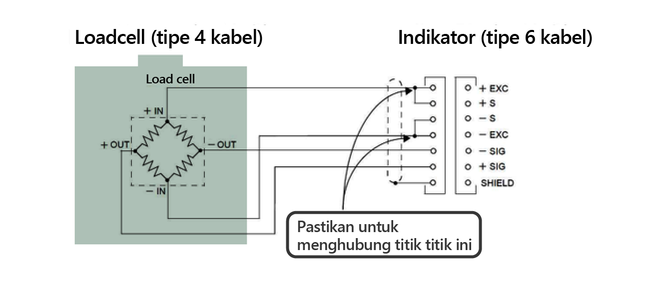

Dengan konektor atau blok terminal di sisi indikator, +EXC dan +S sebagai serta -EXC dan -S harus dihubung singkat agar dapat terhubung.

*tampilan pada indikator mungkin menjadi tidak stabil

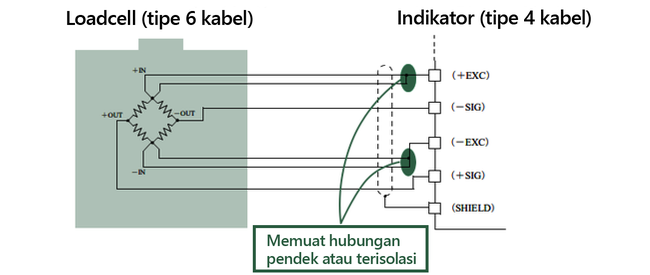

+S dari loadcell harus dihubung singkat ke +EXC dan -S ke -EXC lalu hubungkan hanya -EXC ke indikator. Jika tidak, hanya +EXC dan -EXC dari loadcell yang harus dihubungkan ke indikator, dan +S dan -S harus dibungkus dengan pita isolasi atau sejenisnya.

Kami, Unipulse, menawarkan layanan opsional untuk memasang kabel ke loadcell

Kami memasang kabel yang optimal untuk indikator yang akan anda gunakan
