“Load cell” là cảm biến dùng để đo khối lượng hoặc lực.

Đối với các cảm biến lực cũng như các bộ khuếch đại và thiết bị hiển thị được kết nối với chúng, có hai loại: “loại 4 dây” và “loại 6 dây”. Nếu việc đấu dây không đúng cách, không chỉ dẫn đến kết quả đo không chính xác mà còn có thể bị ảnh hưởng bởi nhiệt độ hoặc chiều dài cáp.

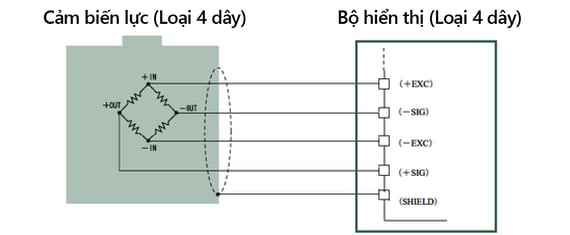

Lần này, chúng tôi sẽ giải thích phương pháp đấu dây cho cả loại 4 dây và loại 6 dây

Phương pháp remote sensing

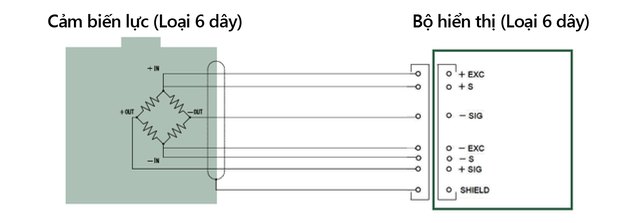

Việc giám sát các dây +EXC và -EXC tại nguồn của cảm biến lực được gọi là “phương pháp cảm biến từ xa (remote sensing)". Với cảm biến loại 6 dây, dây +S dùng để giám sát điện áp của +EXC, còn dây -S giám sát -EXC.

Với phương thức trên, Bằng cách sử dụng bộ hiển thị có chức năng duy trì điện áp giữa +EXC và -EXC ở mức ổn định, phương pháp này giúp đo lường chính xác mà không bị ảnh hưởng bởi độ dài dây cáp hoặc biến đổi nhiệt độ

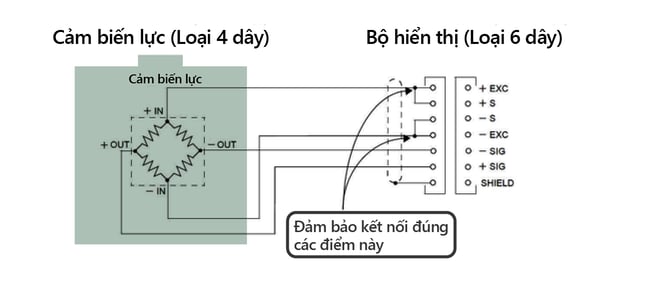

Với đầu nối hoặc khối terminal ở phía bộ hiển thị, các dây +EXC và +S cũng như -EXC và -S cần được nối tắt để kết nối.

*Nếu không thực hiện đúng, màn hình hiển thị trên bộ điều khiển có thể trở nên không ổn định.

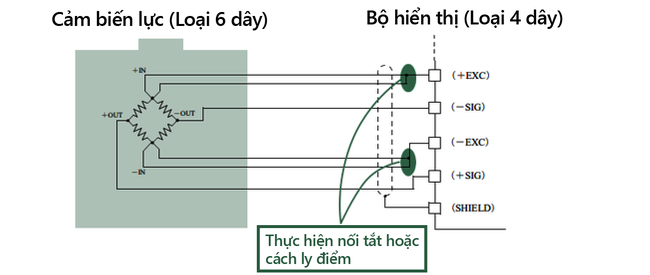

Dây +S của cảm biến lực cần được nối tắt với +EXC, và -S nối tắt với -EXC. Sau đó kết nối -EXC và +EXC với bộ hiển thị. Trong trường hợp khác, chỉ kết nối +EXC và -EXC của cảm biến lực với bộ hiển thị, và +S, -S cần được cách ly bằng băng cách điện hoặc tương tự.

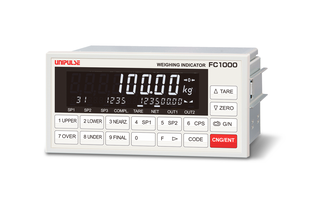

UNIPULSE cung cấp dịch vụ tùy chọn đấu nối cáp của cảm biến lực.

Chúng tôi sẽ đấu nối loại cáp tối ưu nhất phù hợp với bộ hiển thị mà bạn đang sử dụng
