혹시 이런 고민을 갖고 계신가요?

• 앰프가 로드셀에서 떨어져 있어 노이즈가 걱정된다
• 도입시 교정작업이 귀찮다
• 다양한 장소의 하중을 측정하고 싶다

• RS-485 출력으로 장거리에서도 정확하게 신호를 전한다!

• 교정 불필요!

• PC가 있으면 어디서나 하중을 확인할 수 있다!

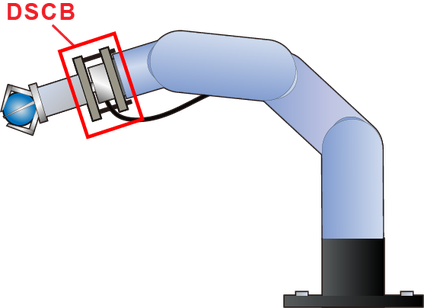

로봇 암

서보 모터에 의한 노이즈를 고려하면서 센서를 장착할 필요가 있습니다.

DSCB는 노이즈, 진동에 강하며 안심하고 이용하실 수 있습니다.

프레스기

PC에 연결하여 실시간 측정이 가능합니다.

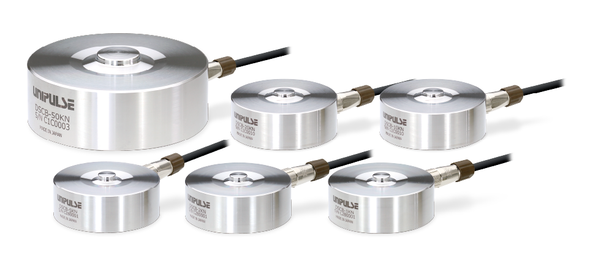

디지털 로드셀 'DSCB'는 슈퍼셀의 고강성·고내부하(500%)를 그대로 노이즈 환경·장거리 신호 전송에 특화한 로드셀입니다.

정격용량은 1kN～50kN 두가지 타입으로 준비되어 있습니다.

지시계(인디케이터)가 필요없는, 심플하고 구입하기 부담스럽지 않은 가격입니다.

또한 PC가 있으면 측정할 수 있기 때문에 로드셀을 가지고 다니거나 탁상에서 하중을 측정하는 분들에게 매우 적합합니다.

DSCB 전용 소프트에는 다음과 같은 기능이 있습니다.

• 홀드기능 (데이터를 자동으로 저장)
• 트리거기능 (파형 데이터를 자동으로 저장)
• 교정값, 교정날짜 불러오기
• 필터 설정
• 비교기능 설정
• 개체정보의 설정 및 관리

위와같이 5종류의 홀드를 표준으로 탑재하고 있습니다.

PC 어플리케이션에서 쉽게 설정할 수 있으며, 홀드 시 데이터는 자동으로 저장됩니다.

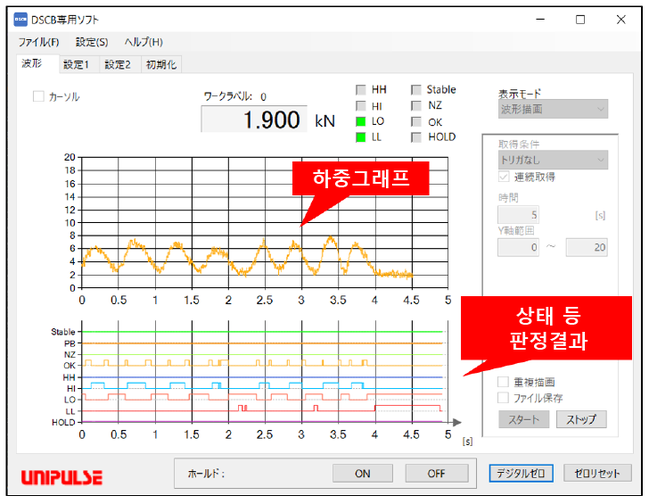

트리거 기능으로 순간 하중도 그래프로 그릴 수 있습니다!

두개 간의 변화 폭도 바로 산출할 수 있습니다.

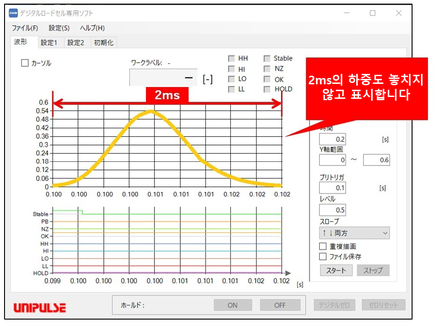

트리거 시의 파형

트리거 기능은 순간적인 하중을 그리는 기능입니다.

공장 출하 시 교정하고 있으므로 수령 후 바로 사용할 수 있습니다.

교정값은 보존되어 있어 언제든지 읽을 수 있습니다. 정기 유지보수 관리에 편리합니다.

「이동 평균」 「로우 패스 필터」 「하이 패스 필터」의 설정을 현장의 노이즈에 맞추어 설정할 수 있습니다.

비교를 실시하는 타이밍을 설정할 수 있습니다.

• 상시
• 안정시
• 제로 이외의 상시
• 제로 이외의 안정시
• 홀드 시

DSCB는 「ID」와 「통신 설정」을 저장하고 있습니다. 메모를 남길 필요가 없습니다.

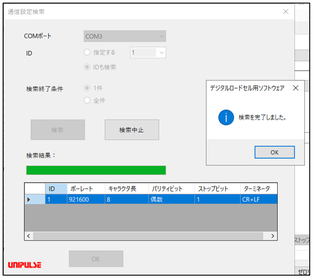

검색 화면

ID와 통신 설정을 검색해 일람으로 표시합니다.

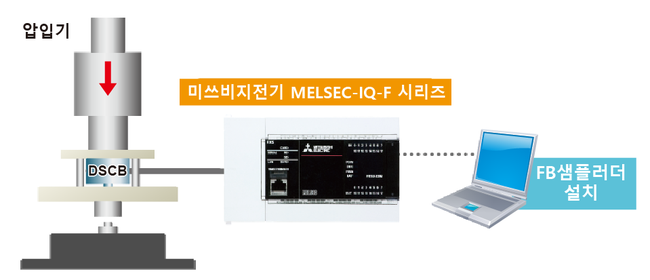

FB(펑션 블록), 샘플 러더는 작성 완료!

미쓰비시전기 「MELSEC iQ-F시리즈」와 UNIPULSE의 센서를 RS-485로 접속하는 것만으로 센서로부터 측정치를 간단히 취득할 수 있습니다.

PLC와 미쓰비시전기의 모니터「GOT2000시리즈」를 접속하면, 측정・판정화면, 그래프, 로깅 데이터를 표시하거나 센서의 설정을 변경할 수 있습니다.

샘플 화면은 아래와 같습니다.

GOT2000 시리즈에 설치하면 바로 측정 환경이 조성됩니다.

지원기종:

시퀀서 MELSEC iQ-F 시리즈: FX5U / FX5UC / FX5UJ / FX5S

GOT2000 시리즈: GT25 / GT27

유니펄스는 아날로그 로드셀 라인업도 풍부하게 준비되어 있습니다.

아날로그 로드셀은 지시계와 조합하여 파형 비교 및 많은 홀드 기능을 사용할 수 있습니다.  인터페이스의 종류도 다양합니다.

꼭 용도와 환경에 맞게 유니펄스 로드셀을 선정해주세요!
