＜준비물＞

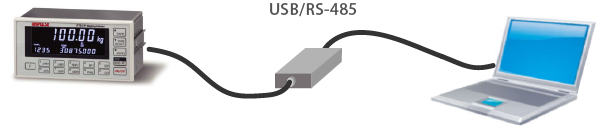

지금은 USB 인터페이스를 이용한 방법을 소개하고 있지만, PC 측에 대응 인터페이스 변환기가 있으면 접속 가능합니다.

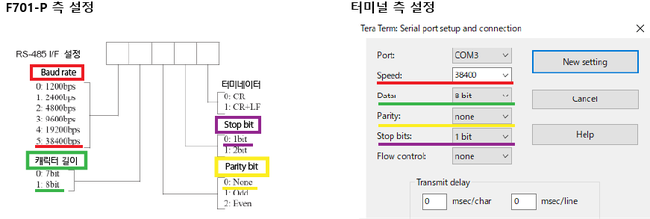

설정 항목은 「보레이트」, 「캐릭터 길이」, 「스톱 비트」, 「패리티 비트」의 4개입니다.

ID는 0~31까지 설정할 수 있습니다. (최대 32대의 ID 설정 가능)

통신 모드는 몇 가지 방법이 있는데 이번에는 '커맨드 송신'과 '연속'(연속 송신) 두 종류를 소개합니다.

● 통신 모드 : 0 [커맨드 송신]

PC측(호스트)에서 지정한 ID에 대해서 명령하는 것으로 해당하는 지시계로부터 응답이 돌아옵니다.

예) PC측에서 ID01에 대해 현재 총중량을 확인하는 경우

PC측에서 "NO01RA"라고 입력하면 "ID01RA+100.00"이라는 응답이 돌아옵니다.

"+"는 "부호", "100.00"은 "현재 중량값"을 나타냅니다.

● 통신 모드 : 2 [연속]

F701-P 로부터 중량값을 연속 송신합니다.

연속 송신은, 호스트측의 지령없이 지정한 정보를 연속으로 송신합니다.

송신 예시)

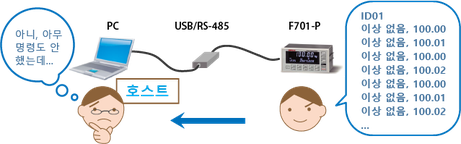

연속 송신은 이런 이미지입니다.

                       UNI-Format은 유니펄스의 지시계로 RS-232, RS-485의

                       인터페이스에 기본 탑재되어 있습니다.

                       간단한 읽기나 쓰기는 물론 자동계량 시퀀스나 데이터

                       수집에도 응용할 수 있습니다!

*이미지를 클릭하시면 자료를 다운로드 받으실 수 있습니다.

계량용 지시계

(중량 측정용)

RS-485 통신 장비

RS-232C 통신 장비

하중용 지시계

(인장, 압축, 토크 등의 힘 측정)

RS-485 통신 장비

RS-232C 통신 장비

지시계에는 소개되지 않은 기능이 아직 많이 있습니다.

궁금하신 점을 문의주시면 빠르게 대응하도록 하겠습니다.
