UTM 시리즈의 우수한 점은 가벼운 본체가 두 개의 베어링으로 축에 매달린 구조로 되어 있으며 베어링의 마찰은 극히 작기 때문에 회전축에 가해지는 토크를 정확하게 계측할 수 있다는 점입니다.

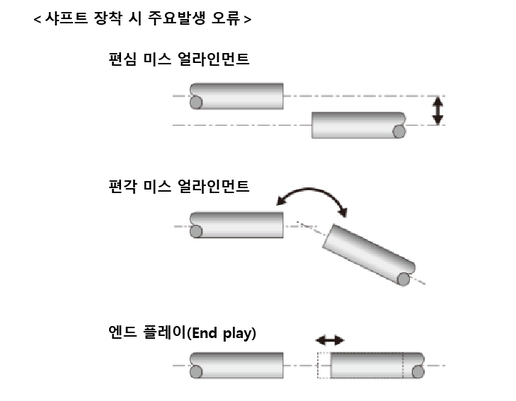

UTM 시리즈의 본체를 고정할 경우 미스 얼라인먼트에 의해 축과 본체 사이의 베어링에 힘이 많이 가해지고 베어링에 힘이 가해지면 회전에 대한 마찰력이 커져 정확도에 영향을 주게 됩니다.

따라서 UTM의 본체를 고정하지 않는 설치 방법을 권장하고 있습니다.

\\  UTM의 케이스를 고정하지 않는 설정 방법에 대해서는  //

\\      아래 페이지에서 설명드리도록 하겠습니다.      //

UTMⅢ(C) 시리즈는 UTM의 케이스를 고정밀도로 고정할 수 있도록 한 기종입니다.

표준 UTMⅢ에 비해 "인로우"라고 불리는 3mm 돌기 부품이 구현되어 있음을 외관에서도 알 수 있습니다.

이 인로우라고 불리는 부품이 케이스를 고정하기 위한 비결입니다!

인로우의 중심축과 샤프트의 중심축의 오차는 불과 30μ이하로 가공되어 인로우부를 고정하여도 베어링에 힘이 덜 들고, 정확한 토크 측정을 할 수 있습니다.

이 인로우 부분을 끼워 넣는 지그를 설계, 제작하면…

완성입니다!

                        UTMⅢ(C)를 인로우로 고정하는 장점은?

                        ● 미스얼라인먼트 요인 배제

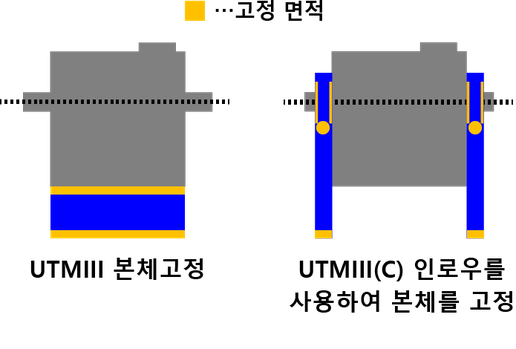

                        UTM의 본체 바닥면을 부착하는 경우에는 본체-베어링

                        케이스간, 본체-장착면간의 가공정밀도와 조립정밀도가

                        문제가 됩니다..

                        이에 반해, 인로우 타입에서는 인로우와 베어링의 중심은

                        정확하게 가공할 수 있고, 인로우 부분을 고정함으로써,

                        본체-베어링 케이스간, 본체-장착면간의 가공정밀도와

                        조립정밀도의 영향을 배제할 수 있으므로 미스 얼라인먼트가

                        작은 고정밀 조립이 가능해집니다.

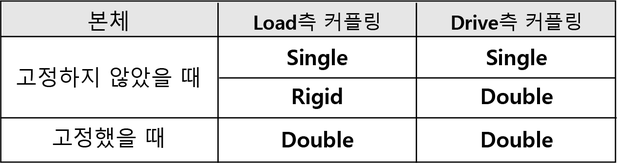

UTM 시리즈에 사용할 수 있는 커플링에는 몇 가지 종류가 있지만, 케이스를 고정하지 않을 경우 각각 추천하는 커플링은 다음과 같습니다.

• 케이스를 고정하지 않는 경우는 '양단에 고무 커플링'
  또는 '양단에 싱글 디스크 커플링' 권장
• 케이스를 고정하는 경우(인로우 타입 포함)는 '양단 더블디스크 커플링'을 권장
  *양단 싱글 커플링은 권장하지 않음
