다양한 설비에 딱 맞는 로드셀을 선택하실수 있도록 UNIPULSE에서는 풍부한 라인업을
준비하고 있습니다.

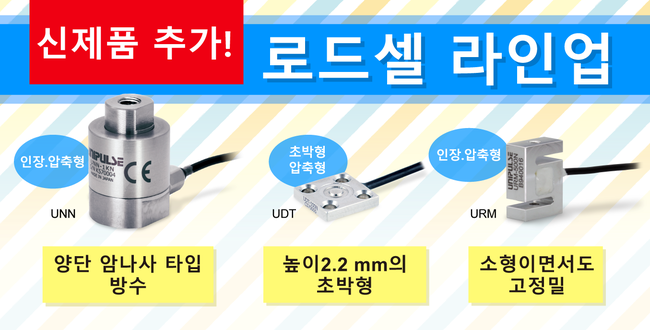

이번에는 새롭게 라인업에 추가된 3종류의 로드셀을 소개합니다.
공간 절약 설계, 고정밀 측정, 고속 응답 등 각각의 특성을 갖춘 제품입니다.
인장.압축형 양단 암나사 타입 방수형 로드셀「UNN」
비틀림 간섭이 거의 없고, 횡하중 정밀도 영향도 적은, 설치가 간편한 암나사 타입 로드셀 입니다.
로드셀 측에 지그를 장착하는 수평 프레스 장비나 가이드 프리 구조의 프레스 장비에 최적이며, 장비의 구조를 간소화하면서도 고정밀 하중 측정을 동시에 실현합니다.
인장.압축 양방향 하중 측정에 대응. 높이 30mm의 콤팩트한 설계로 제한된 공간에도 손쉽게 설치할 수 있습니다.
| 정격용량: | 1kN/2kN/5KN/10kN |
| 허용과부하: | 300% R.C. |
| 비직선성: | 0.2% R.O. 이하 |
| 히스테리시스: | 0.2% R.O. 이하 |
| 반복성: | 0.1% R.O. 이하 |
| 고유진동수: | 20kHz |
| 로드셀 재질: | 스테인리스 |
높이2.2mm! 초박형 압축형 로드셀 「UDT」
높이 2.2mm의 초박형 로드셀 입니다.
플랜지 일체형 구조로, 접시나사를 사용하여 고정할 수 있습니다.
고유진동수는 160kHz로 매우 높으며, 고속 하중 변화가 있는 측정에도 안정적으로 대응합니다.
설비 및 장비의 협소한 공간에도 설치할 수 있으며, 여러 개를 배열하여 하중 분포 및 워크의 하중 밸런스를 확인하는 데 최적입니다.
| 정격용량: | 100N/200N/500N |
| 허용과부하: | 150% R.C. |
| 비직선성: | 0.5% R.O. 이하 |
| 히스테리시스: | 0.5% R.O. 이하 |
| 반복성: | 0.1% R.O. 이하 |
| 고유진동수: | 160kHz |
| 로드셀 재질: | 스테인리스 |

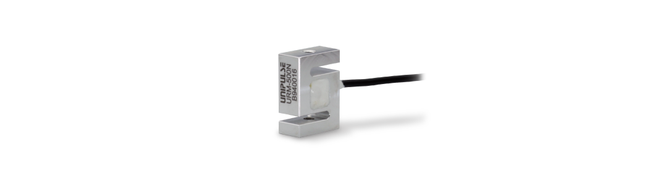

고정밀 초소형 인장.압축 로드셀「URM-1KN」
기존의 50N,100N,200N,500N의 라인업에 추가로 1kN이 새롭게 추가되었습니다.
인장.압축 양방향 하중 측정에 대응.
콤펙트한 본체로 설치 공간을 절약하면서도 고정밀 측정이 가능합니다.
| 정격용량: | 1kN |
| 허용과부하: | 200% R.C. |
| 비직선성: | 0.05% R.O. 이하 |
| 히스테리시스: | 0.05% R.O. 이하 |
| 반복성: | 0.05% R.O. 이하 |
| 고유진동수: | 4.4kHz |
| 로드셀 재질: | 스테인리스 |
UNIPULSE에서는 이번에 소개한 제품 외에도 다양한 로드셀 라인업을 갖추고 있습니다.
용도와 설치 조건에 맞는 최적의 제품 선정은 물론, 진공.고온.저온 등 환경 대응과 실리콘 프리 사양 등 다양한 요구 사항에도 유연하게 대응합니다.
로드셀에 관한 고민은 언제든지 편하게 상담해 주세요.
