무게나 힘 측정에 사용되는 '로드셀'
뜻밖의 진동·충격으로 고장이 났다거나,
수명이 짧아서 자주 교환하고 있다,
그런 경험 없으신가요?
정격 용량의 5배의 부하에도 손상되지 않는 견고하고 오래 지속되는 로드셀을 소개합니다.
용량 : 1N~50N
허용 과부하: 500%
정밀도 : 0.1%(1N, 2N는 0.2%)
재질 : 알루미늄 합금
초소형이므로 공간 절약 설치가 가능합니다! 탭이 잘려 있어 설치도 간단합니다!
아래 동영상에서는 USM의 500% 부하 시험 모습을 보실 수 있습니다.
용량 : 100N~200kN
허용과부하: 500%
정확도: 0.2%
재질 : 스테인레스
예상했던 하중을 초과해도 정격의 5배까지 허용! 로봇이나 프레스 기계와 같은 위험부담이 있는 장소에서 측정에 유용합니다!
아래 동영상에서는 SCB의 500% 부하 시험 모습을 보실 수 있습니다.
허용 과부하가 큰 로드셀은 큰 용량을 선정할 필요가 없으므로 정밀도를 희생시키지 않습니다.

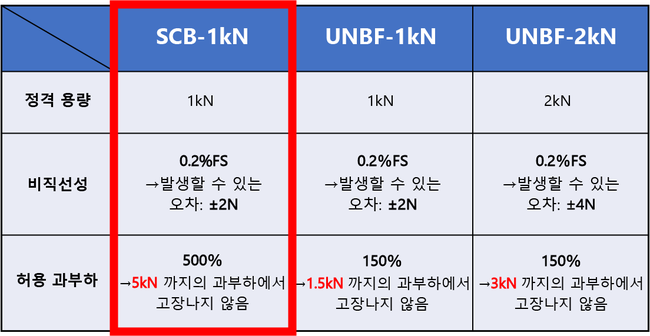

고강성 압축형 로드셀 「SCB」와 「UNBF」시리즈를 예로 들어 설명해보겠습니다.
SCB의 정밀도(비직선성)는 0.2% FS입니다. 따라서 정격용량 '1kN'을 선택할 경우 최대 ±2N의 오차가 발생합니다.
또한 허용과부하는 500%이므로 정격용량 1kN 모델의 경우 5kN까지의 과부하라면 고장나지 않습니다.
반면 UNBF의 같은 정격용량 1kN 모델은 1.5kN 이상의 부하로 고장나게 됩니다. 따라서 여유를 두고 정격용량 2kN 을 선정하는 것이 일반적입니다.
UNBF의 정격용량 2kN 모델은 비직선성이 0.2% FS이므로 최대 ±4N의 오차가 발생합니다. 또한 허용 과부하는 150%이므로 3kN까지의 과부하 안에서는 고장나지 않습니다.
즉 SCB-1kN과 UNBF-2kN을 비교하면 SCB-1kN의 정밀도는 UNBF-2kN보다 몇 배 더 뛰어나고 용량이 큰 UNBF-2kN보다도 고장나지 않습니다.
또한 로봇 케이블을 사용하기 때문에 선이 끊어질 가능성도 낮습니다.
유니펄스에서는, '고장나지 않고, 내구성이 좋아 수명이 긴 로드셀' 그 외에도 다양한 장점이 있는 다양한 로드셀을 판매하고 있습니다. 로드셀을 선정하실때에는, 반드시 용도와 환경에 맞게 선정해 주세요.
