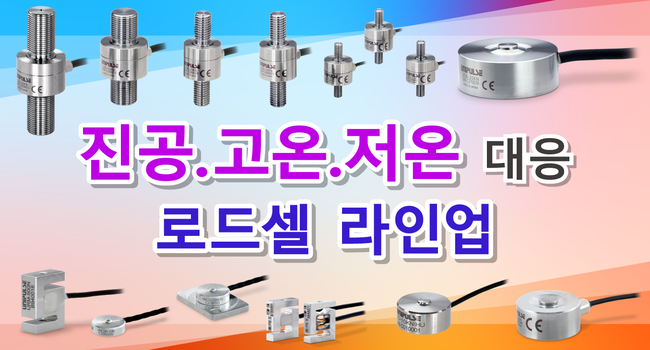

다양한 설비에 최적의 로드셀을 선택하실 수 있도록 유니펄스는 폭넓은 라인업을 갖추고 있습니다.

이번에 소개하는 제품은「진공」「고온（＋100℃）」「저온（－20℃）」환경에서 사용 가능한 로드셀 입니다.

또한 반도체 제조 장비에서 특히 중요한, 실리콘 수지에서 발생하는 실록산을 발생시키지 않는 모델도 갖추고 있습니다.

이러한 로드셀은 반도체 제조 공정에서의 고정밀 중량 계측, 진공 챔버 내 재료 강도 평가, 우주 장비 개발 현장 등 엄격한 환경이 요구되는 분야에서 널리 사용되고 있습니다.

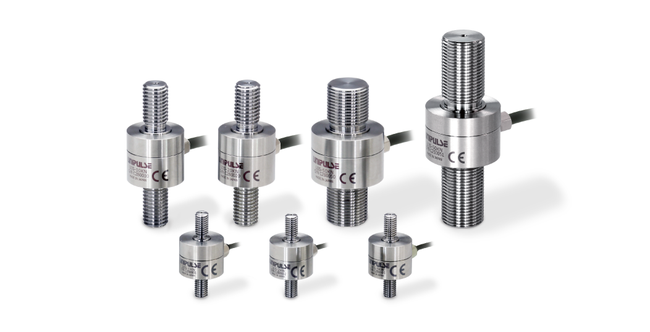

【고온・저온】양단 수나사(볼트) 타입 로드셀 「UIS」

1kN、2kN、5kN의 용량이 있습니다.

비틀림의 간섭이 거의 없고 횡하중의 정밀도의 영향이 적은 설치가 간단한 수나사 타입의 로드셀입니다.

비틀림의 간섭이 거의 없고 횡하중의 정밀도의 영향이 적은 설치가 간단한 수나사 타입의 로드셀입니다.

• 로봇 핸드부의 하중 측정
  핸드 부분의 기울기로 인한 모멘트의 영향을 배제합니다.
• 모터의 로터 압입 하중 측정
  자력의 영향을 배제합니다.

또한 하중에 견디는 힘도 비교적 높기 때문에 고온, 저온 대응하여 이하의 용도로도 활용할 수 있습니다.

• 고온 저온 환경에서의 금속 부품 내구 시험
• 수지 성형기의 프레스 하중 측정

【고온・저온】 초소형 인장 압축형 로드셀 「USM」

5N、10N、20N、50N의 용량이 있습니다.

오버로드 500%로 장력 측정, 커넥터 체결 검사 및 수지 재료의 내구성 시험 등의 용도에 매우 적합합니다.

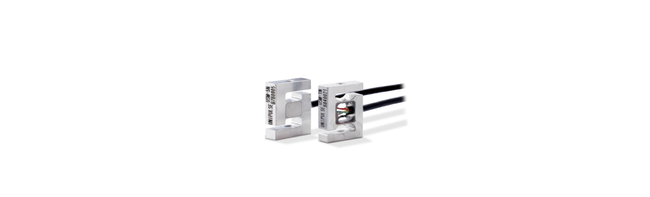

【고온・저온・진공】 고정밀 초소형 인장, 압축 로드셀 'URM'

50N、100N、200N、500N의 용량이 있습니다.

본체가 작아 설치 공간을 절약할 수 있으며, 고정밀 측정이 가능합니다.

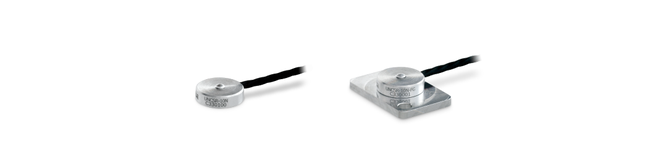

【고온・저온・진공】 소형, 박형 로드 셀 'UNCSR'

5N、10N、20N、50N의 용량이 있습니다.

직경12mm, 높이4mm로  좁은 공간에서도 하중을 측정할 수 있습니다.

설치하기 쉬운 플레이트가 있는 모델도 준비되어 있습니다.

얇으면서 직경이 소형이므로 소형 프레스기의 압입 하중 측정에 적합합니다.

【고온・저온】 소형 대용량・압축형 로드셀 'USH'

10KN、20KN의 용량이 있습니다.

소형이면서도 대용량 측정이 가능합니다.

좁은 공간에도 설치할 수 있으며, 프레스기 등에서 사용중인 기존 센서의 대체용으로도 추천합니다.

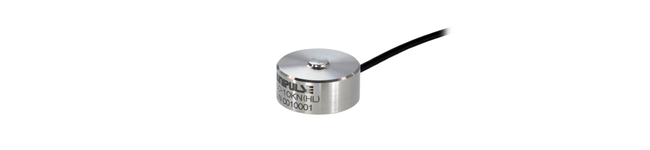

【고온・저온・진공】소형 대용량・압축형 로드셀 'UCC(HL)'

직경21mm, 높이10mm의 소형 크기이면서도 20kN까지 측정 가능한 소형 대용량 로드셀 입니다.

'-40℃～＋150℃까지의 폭넓은 온도 환경에서 사용 가능합니다.

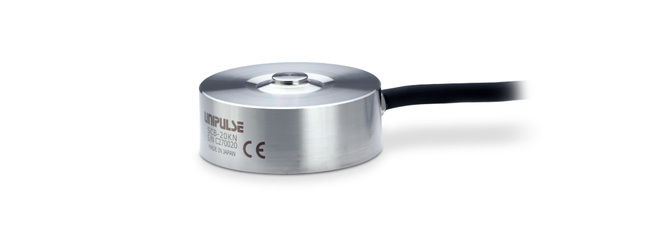

【진공】고강성・고응답 로드셀 'SCB'

허용과부하 500%, 로봇 케이블을 적용한「망가지지 않는」신개념 로드셀 입니다.

최대 고유진동수는 40kHz이며, 부하시 변형이 적어 공작 기계의 절삭.연마 동력 측정 및 충격 시험에 최적 입니다.
