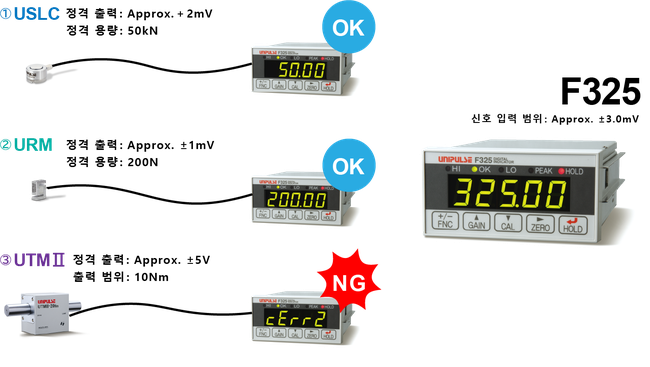

지시계(인디케이터)는 다양한 종류의 로드 셀을 사용할 수 있도록 설계되어 있습니다.

어떤 로드 셀과 사용할 수 있는지는 로드 셀의 정격 출력과 지시계의 신호 입력 범위에서 확인할 수 있습니다.

          연결을 확인한 후 로드셀의 정격출력을 '10.00N'으로 표시할지,

          '50.0N'으로 표시할지는 사용하는 로드셀의 용량에 따라 설정하는

          내용이 달라집니다!

지시계의 교정 설정은 로드셀의 값을 올바르게 표시하기 위한 설정입니다.

교정 설정에는 몇 가지 종류가 있습니다.

로드셀에 분동(저울추) 등을 올려놓은 상태에서 교정하는 방법입니다.

무게를 계측하는 계량관련 건에서는 분동을 이용한 실부하교정이 자주 사용됩니다.

분동과 분동을 올려놓을 공간을 확보할 필요는 있지만, 등가입력교정보다 정확한 교정이 가능하기 때문입니다.

【 해당되는 지시계(인디케이터): UNIPULSE의 대부분의 지시계 제품 】

로드셀의 정격출력 전압정보를 바탕으로 설정하는 방법입니다.

정격 출력은 구입 시에 동봉된 시험 성적표 등에 기재되어 있습니다.

분동 등으로 실제로 부하를 가하지 않고 교정이 가능합니다.

실부하 교정과 등가 교정을 모두 실시할 필요는 없습니다.

한쪽의 교정을 설정하면, 로드셀과 지시계는 계측할 수 있는 상태가 됩니다.

힘을 계측하는 하중 계측에서는 로드셀 설치부분이나 공간의 문제로 등가교정으로 교정을 하는 경우가 많습니다.

무게를 계측하는 계량 계측에서는, 분동을 이용하는 실부하 교정을 채택하는 경우가 많습니다.

분동과 분동을 올려놓기 위한 공간을 확보해야 합니다.

계량용량 이상 또는 로드셀 정격용량의 50% 이상의 분동을 준비해야 하기 때문에 작업이 쉽지 않을 수 있습니다.

                등가교정 기능이 있는 계량용 지시계에서는 실부하 교정한 출력값을

                전압값으로 하여 기억하고 재설정할 수 있습니다.

                로드셀이나 지시계 교체 또는 이상이 발생했을 경우 등 쉽게 실부하

                교정이 되지 않을 때 대용으로 사용할 수 있어 편리합니다.

【 등가입력교정기능포함 계량지시계 】

(유용 팁)

로드셀에는 비직선성이라는 오차요인이 있습니다만 리니어 라이즈 교정을 실시하면 보다 정확한 교정이 가능해 오차를 보정할 수 있습니다.

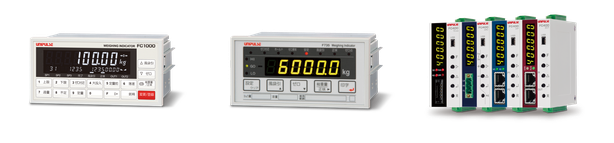

【 리니어 라이즈 교정 기능이 있는 계량 지시계: FC1000, F735, FC400 series 】
