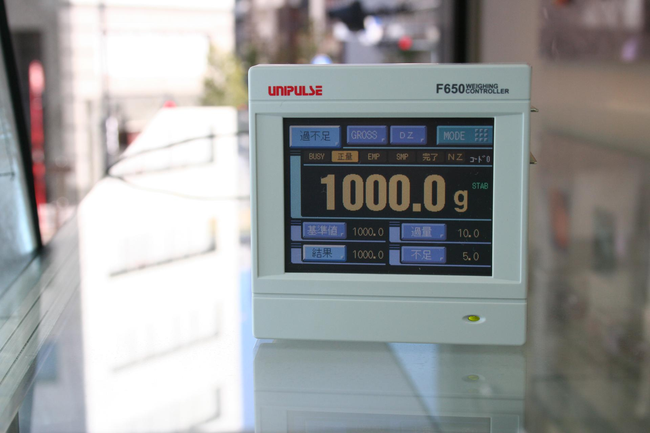

체커 스케일용 웨잉 인디케이터(Weighing Indicator) F650-CK

핵심1. 다양한 판정 모드

무게에 따라 최대 11종류의 등급으로 분류 가능!

핵심2. 실시간 통계 기능

히스토그램 표시로 등급 분포를 일목요연하게 확인가능!

핵심3. 효율&정밀도 향상에 도움이 되는 계량 모드

장치에 맞춘 최적의 계량 모드를 여러 선택지 중에서 고를 수 있습니다!

핵심4.  두개 이상 실림에 의한 양품(良品) 배제를 방지

일반적으로는 어려운  판별기능!

핵심5. PLC리스에서의 컨베이어 제어

PLC리스로 주변 기기를 제어할 수 있다!

계량물의 중량이 규정치에 들어가 있는지 여부 판정(과부족 비교)과 중량에 따른 등급 분류 등을 선별할 수 있습니다. 등급은 최대 11 종류까지 설정할 수 있습니다.

계량결과를 누적하여 통계처리를 할 수 있습니다.

사용하는 계량 시스템의 불균형이나 통계 데이터등을 오직 인디케이터 한대 만으로 간단하게 확인할 수 있습니다.

다양한 계량 모드로 다양한 상황에 대응.

그 외, 충실한 기능으로 계량의 효율&정밀도 향상을 실현합니다.

• 측정 시작 트리거 모드
  측정을 개시하기 위한 트리거 모드를 다음 2가지 중에서 선택할 수 있습니다.
  【레벨】중량이 제로 부근을 넘었을 때에 계량을 시작합니다.
  【외부】외부로부터의 스타트 신호 입력 및 중량이 제로 부근을 넘었을 때에 계량을 시작합니다.



• 계량 결과의 홀드 동작
  계량 모드가 【샘플】또는 【안정】인 경우, 계량 판정시에 지시값을 홀드 할 수 있습니다. 홀드 할지 말지의 선택 이외에도, 홀드중에 다음 번 계량이 시작했을 경우는 홀드를 해제할 수도 있습니다.  현장 상황에 맞게 홀드 기능을 구분하여 사용해 주시면 됩니다.



• 가동하면서 제로 보정을 시행
  식료품등의 선별에서는, 컨베이어에 부착물이 남거나 온도 관리에 의한 공기 저항등의 영향으로 제로점이 어긋나기 쉬워집니다. F650-CK는, 적당한 포인트를 찾아내 자동적으로 제로 보정을 실시할 수도 있습니다.

2개 적재란…하중을 검지하는 부분에 2개 이상의 계량물이 적재된 상태를 말합니다. 通常、일반적으로 두 개가 실리게 되면 정상적으로 측정할 수 없게 됩니다.

또, 판정 결과가 NG(부족 또는 과량)인 경우, 제어 신호의 출력을 OFF 하는 순차적인 사용법도 실행 할 수 있습니다.

또, 그래프 그리기에 대해서는 설정한 비율 시간만큼 표시를 거슬러 올라가 그릴 수 있습니다.

제로 부근 트리거가 비틀거리고 있으면 오동작의 원인이 됩니다만, 그러한 부분을 픽업하여 불안정한 시간을 명확하게 확인할 수 있습니다.

진동계의 노이즈를 제거하는 고기능 필터로 안정·정확한 계량을 실현했습니다.
또, 디지털적으로 세세한 설정을 할 수 있기 때문에, 그래프 기능과 아울러 고객의 현장에서의 조정이 용이하게 됩니다.

프론트 패널은 DIN 96(W)×96(H)의 컴팩트한 설계로 되어 있습니다.

RS-232C, SI/F가 표준으로 탑재되어 있습니다. 옵션은 아래 중 하나를 선택하실 수 있습니다.

• BCD 출력
• D/A 전압출력
• D/A 전류출력
• CC-Link 인터페이스(Ver.2지원)
• DeviceNet 인터페이스

아래와 같은 별매품이 준비되어 있습니다.

• 방진 　　고무 패킹
• 방수　　 커버(옴론製)
