UTM시리즈는 소형.경량,비직선성 0.03%FS,최고회전수40,000rpm,,허용과부하 500%를 실현한 회전 토크미터의 결정판 입니다.

누적 판매량 35,000대 달성! 많은 현장에서 모터 성능 평가나 회전 부품의 출하 검사에 활용되고 있습니다.

특히 UTMⅢ는 레이디얼.스러스트 하중이나 원심력이 토크의 실효 정밀도에 미치는 영향을 대폭 감소시킵니다. 고속 회전시에도 매우 안정적인 측정이 가능할 뿐만 아니라 저속 회전시 미세한 코깅 토크까지 정확하게 포착합니다.

저속에서 고속까지 폭넓은 애플리케이션에서 뛰어난 신뢰성을 발휘합니다.

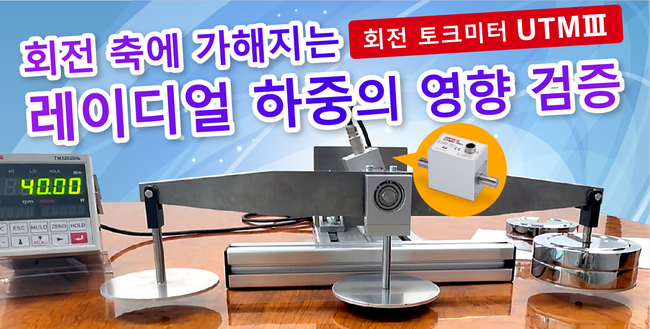

이번에는, UTMⅢ와 UTMⅡ의 정밀도 비교를 한눈에 알 수 있는 영상을 준비했습니다.

■ 왜 토크미터에 토크 이외의 힘이 가해지는가?

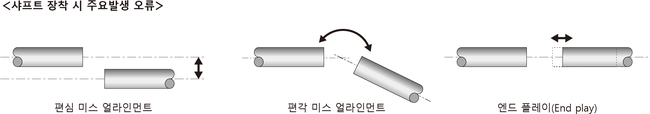

토크 측정에서는 축을 연결하는 과정 등에서 아래 그림과 같은 정렬(얼라이먼트)오차가 불가피하게 발생합니다.

이러한 오차로 인해 발생하는 레이디얼 하중과 스러스트 하중을 흡수하는 장치가 커플링이지만, 커플링만으로 이를 완전히 흡수할 수는 없으며, 결과적으로 토크 측정에 영향을 미치게 됩니다.
