정밀도 0.02%로 간단히 설치하는 로드셀!
싱글 포인트형 로드셀은 로드셀 1개로 저울 등의 계량 시스템을 제작할 수 있는 센서입니다.
네 개의 모서리 오차가 조정되어 간단한 계량 시스템 제작이 가능합니다.

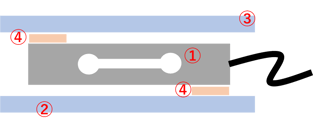

●싱글 포인트의 구조와 설치 예시
①과 ③의 부분에 스페이서를 설치합니다.
플랫폼에 하중이 걸려 ②에 변화가 발생하고 하중을 계측할 수 있습니다.
●실제로 제작해 보았습니다!

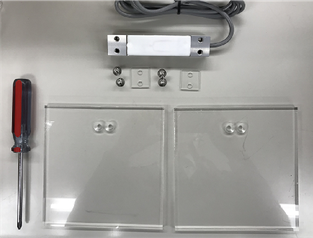

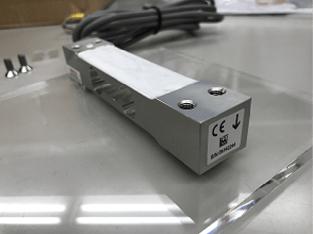

1. 준비
(1) 싱글 포인트형 로드셀
(2) 바닥 플레이트
(3) 탑 플레이트
(4) 스페이서×2
(5) M6 나사(15mm)
*②와 ③은 동일합니다.

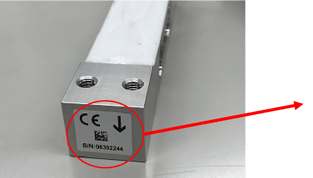

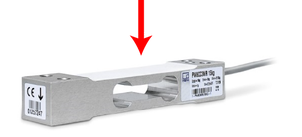

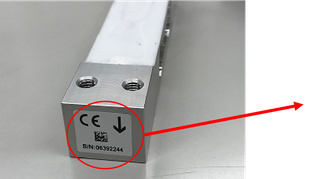

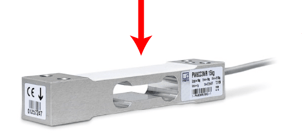

2. 로드셀의 하중방향을 확인합니다.
조립 이미지

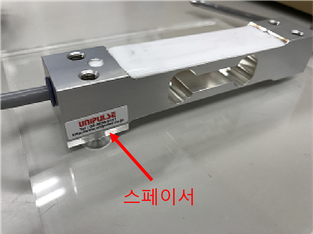

3. 스페이서를 사이에 두고 바닥 플레이트를 나사로 고정합니다.
4. 마찬가지로 스페이서를 사이에 두고 탑플레이트를 나사로 고정합니다.
<주의>

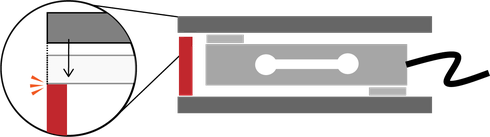

플레이트를 나사 고정할 때는 사진처럼 나사에 가까운 곳의 로드셀을 손으로 눌러 조입니다.
로드셀에 부하를 걸면 오버로드(Overload)로 인해 파손될 우려가 있습니다.

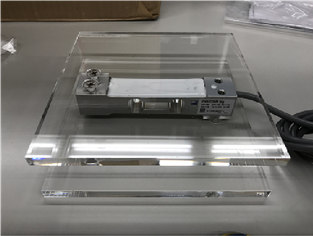

5. 완성
먼지가 묻어 있으면 닦아내주세요.
또한, 케이블을 잡은채 당기지 말아 주세요. 단선될 우려가 있습니다.

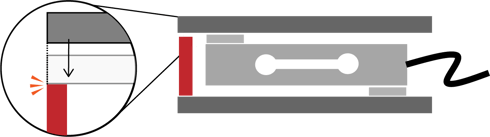

진동을 일으키는 요소를 제거하면 과부하로 인한 로드셀 파손을 막을
수 있다!
※ 설치 아이디어에 대해서는 구매처와 상담해 주세요.
지시계는 중량 계측 기능에 탁월한 FC400-DAC를 사용하였습니다.

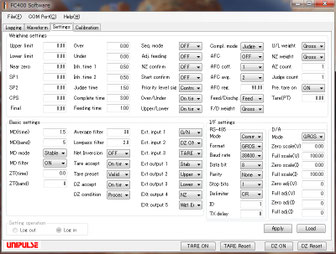

※전용 PC소프트웨어에서 설정하고 싶은 항목을 바로 설정할 수 있어 편리합니다.
간이 계량 시스템의 교정과 정밀도의 결과 보기
5kg의 측정 판정에 대해 1g 단위로 계량할 수 있습니다!
워크 부품을 장착하는 것을 자주 잊는다거나 간이 중량
체크에 도입해보시는 건 어떨까요?
UNIPULSE에서는 로드셀 받침대만 데모기의 대여가
가능합니다.
부담없이 연락 주시면 빠른 대응 해드리겠습니다.
