하중 인디케이터 추천 라인업! 조립 공정을 파형 비교로 관리!

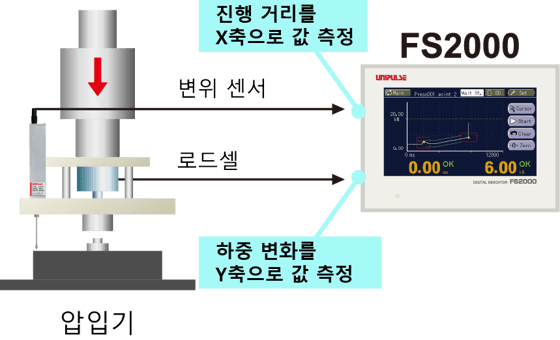

F381A, FS2000, PFA 등의 인디케이터에는 로드셀로부터의 하중값 뿐만 아니라 변위센서로부터의 변위량을 계측할 수 있는 기능이 있습니다.
지시계 내부 처리로 인해 아래 그림과 같이 진행거리에 대한 하중 변화가 그래프화 됩니다.

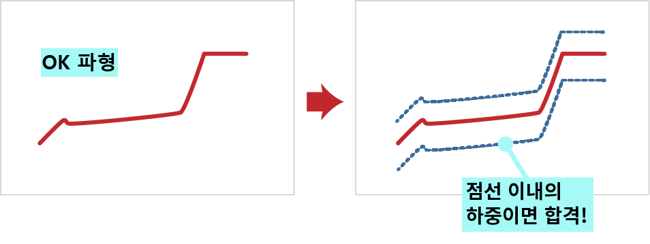

합격품 조립 시 파형을 기준으로 OK 범위를 만듭니다!
① 합격품의 파형을 등록
② 그 파형에서 합격범위 생성
조립 시의 하중 상태를 처음부터 끝까지 감시 가능!

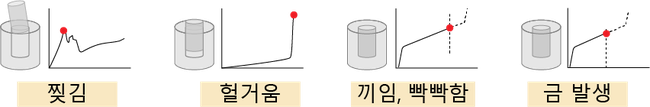

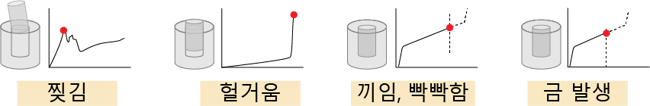

사용법에 따라 다음과 같은 이상도 감지할 수있습니다.
X축을 시간으로 설정하면 조립 속도가 다를 때마다
다른 파형이 나옵니다.
파형 비교의 X축으로 거리를 사용하는 이유는
속도 차이에 따른 파형 변화를 없애기 위함이죠.
Y축(하중)+X축(시간)인 경우
·속도가 다르면 파형이 다르다= OK 파형의 기준이 쉽게 변한다
Y축(하중)+X축(거리)인 경우
·속도가 다르면 파형이 다르다= OK 파형의 기준이 쉽게 변한다

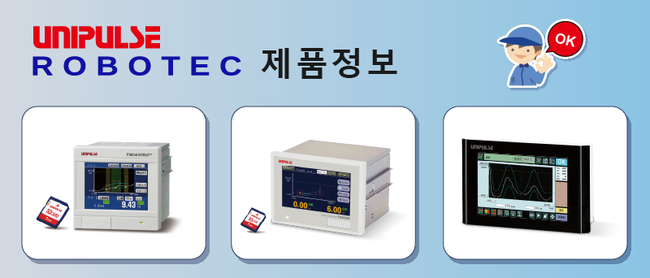

유니펄스가 추천하는 파형 비교 타입 인디케이터
【F381A】
파형 비교의 원조 타입.
초당 4000회의 고속 처리.
파형 비교 이외에 최대 5구간의 홀드 판정 가능
【FS2000】
F381A의 심화 버전 인디케이터
초당 25000회 고속 처리로 재현성 UP!
홀드 구간도 겹쳐 맞출 수 있는 등 기능 강화.
정보 및 표시 화면 전환 등의 기능 UP!
표준 : SD카드, USB기능 탑재
【PFA】
서보 모터 제어 기능 탑재
하중 변화 감시, 판정뿐만 아니라 하중 제어도 가능!
화면에서 시퀀스 편집 가능.
서보프레스에서는 어려웠던 압박하중 등 화면상에서 간단히 편집가능.
인디케이터(지시계)는 이밖에 다양한 기능들이 많이 있습니다.
상담이 필요한 경우 언제든지 연락주시기 바랍니다.
인디케이터(지시계)는 이외에도 다양한 기능들이 많이 있습니다.
제품에 관한 상담이 필요하시면 하단 링크로 문의해 주시기 바랍니다.
