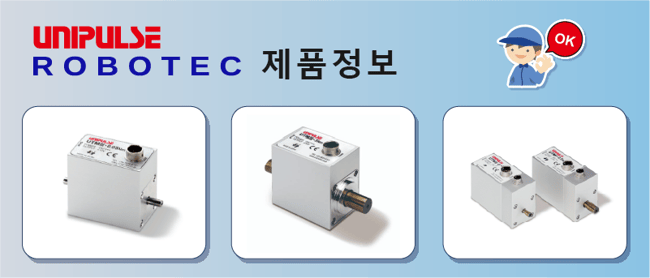

UTMIII로 RS-485통신을 사용해보자!

Let's use RS-485 communication with UTMIII!

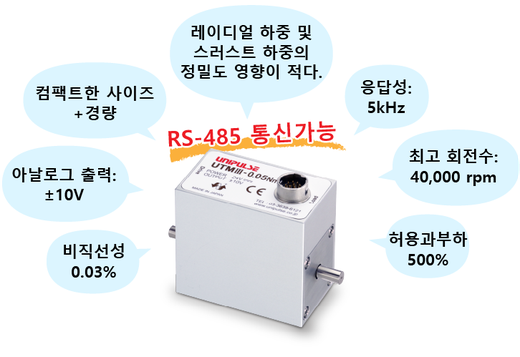

While there are many characteristics on UTMIII, which is further upgraded from UTMII, one of the benefits is that RS-485 is equipped as standard.

UTMIII 시리즈 특징

UTMⅡ에서 더욱 진화한 UTMⅢ의 특징은 많이 있지만, 그 중 하나의 장점은 RS-485 통신이 표준 장착되어 있다는 것입니다.

또 필터 설정이나 디지털 제로 등의 측정에 최소한의 기능이 갖추어져 있기 때문에 지시계(인디케이터)나 변환기를 거치지 않고도 데이터 취득을 할 수 있습니다.

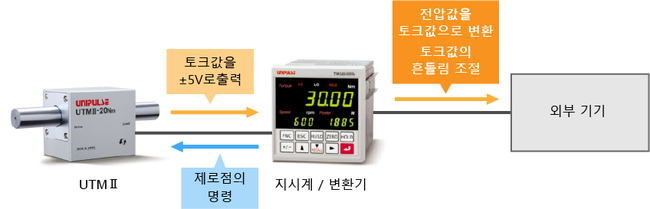

UTMⅡ의 경우

In case of UTMII

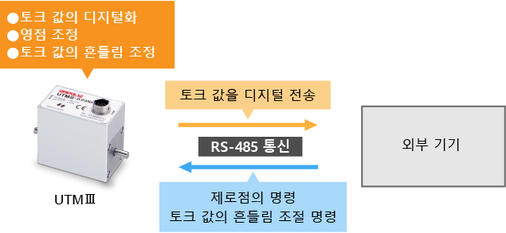

UTMⅢ의 경우

In case of UTMIII



RS-485를 사용한 통신 방법"UNI-Format"은, 당사에서 편성한 심플한 통신 포맷입니다.

UNI-Format에 대한 자세한 내용은 여기를 참고해 주세요.

UNI-Format을 사용해 볼까요?

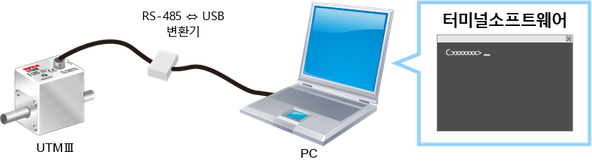

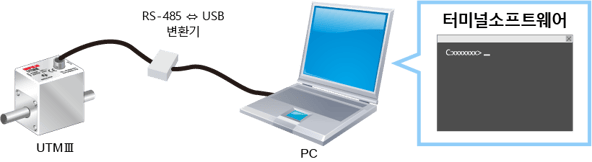

이번에는 PC 터미널 소프트웨어와 연결해서 시도해 보았습니다.



This time, we tried by connecting to a terminal software.

※ 일러스트 예는 USB 접속을 채용하고 있습니다만, PC측에 대응하는 변환기라면 접속 가능합니다.

조작은 매우 간단합니다.

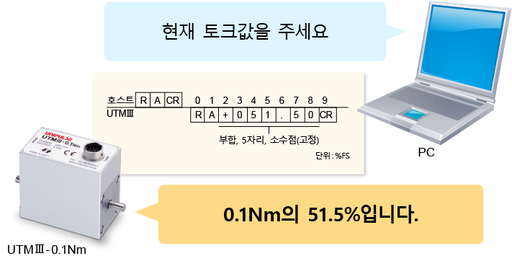

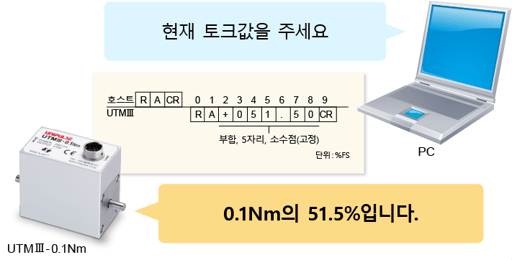

토크값 정보를 원하는 경우 호스트 측에서 명령하면 UTMⅢ 용량에 대한 퍼센티지(백분율) 형식으로 수치를 얻을 수 있습니다.

If you want to retrieve torque information, command on the host side and you will acquire a numerical value in percentage against the capacity of UTMIII.





그 외에도 몇 가지 편리한 명령어를 소개합니다.



Hint

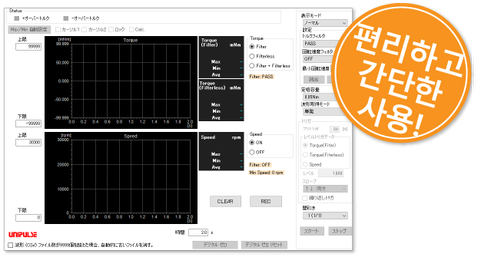

                                          UTM 전용 소프트웨어를 사용하면

                                          통신 명령어를 외우지 않아도

                                          바로 사용할 수 있어요!



                                          ※ UNIPULSE 웹사이트 회원은

                                             UTMⅢ 페이지에서 다운로드

                                             할 수 있습니다.

With the dedicated software for UTM, you can use it immediately even without learning communication commands!
