토크, 회전속도, 각도를 동시에 출력!
TC80-D3V
TC80-D3V 란

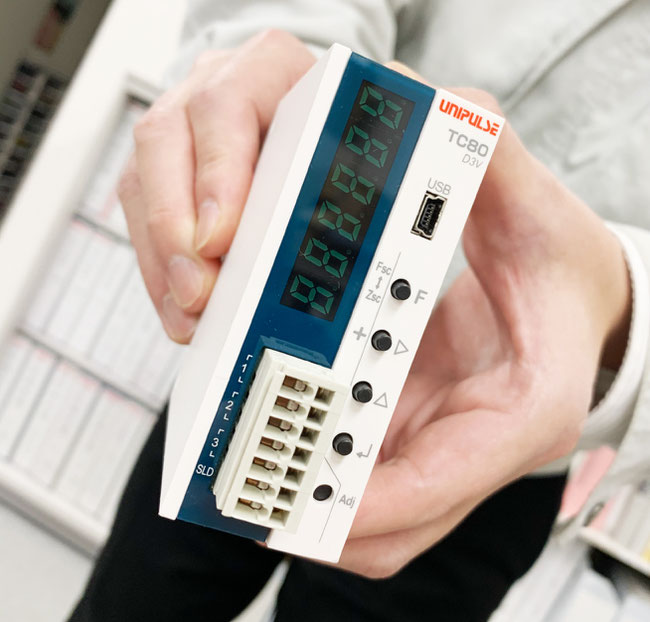

TC80-D3V는 컴팩트한 조립형 토크 컨버터입니다.
- 16kS/s의 고속 샘플링으로, 토크 각도 곡선을 모니터링 할 수 있습니다!
- UTM 시리즈의 인코더 옵션에도 지원
- 토크, 회전속도, 각도(동력)를 3ch 동시 아날로그 출력
- 데이터 메모리 기능 탑재, 한 번에 데이터를 읽을 수 있습니다
UTM 시리즈 전용 모니터로 보다 사용하기 쉬운 시스템 구축
TC80-D3V는, 로터리 엔코더가 장착된 UTM 시리즈와 조합해 사용하는 것으로 토크, 회전 속도, 각도(동력)의 3ch를 동시에 아날로그 출력할 수 있습니다. 로거(logger)나 오실로스코프로 넣을 때 데이터의 동기가 잡힌 상태로 기록을 실시할 수 있습니다.

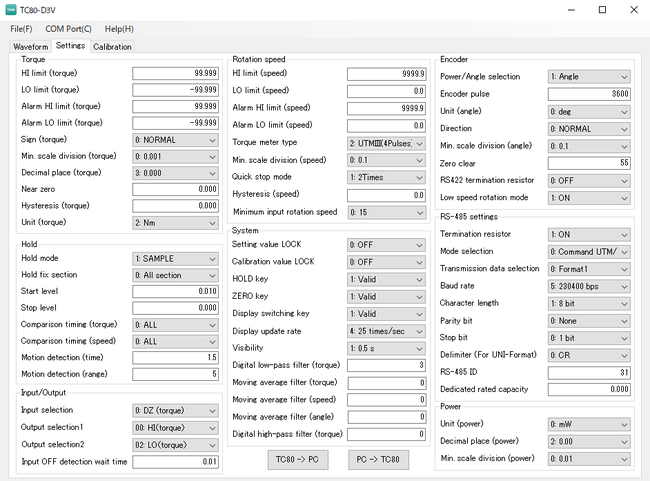

또, TC80 전용 소프트웨어를 사용하면 PC에서도 설정 변경이나 파형 그리기, 데이터 기록을 실시할 수 있습니다.
동영상에서는 모터의 전압이 일정한 상태에서 브레이크의 부하를 바꾸는 시험의 모습을 보실 수 있습니다.
T-N곡선뿐만 아니라 다양한 파형을 동시에 그릴 수 있습니다.
하이패스 필터의 활용!
토크의 파동 제거로 양부 판정
TC80-D3V는 로우 패스 필터뿐만 아니라 하이패스 필터도 선택할 수 있습니다.
예를 들면, 기어의 NG품(결손, 조립 불량 등) 검출에 토크계를 이용할 수 있습니다.

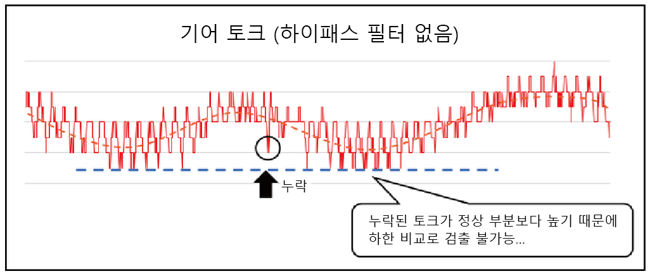

그러나 생산라인에서는 장치 파동의 영향으로 양부를 판정할 수 없는 경우가 있습니다.

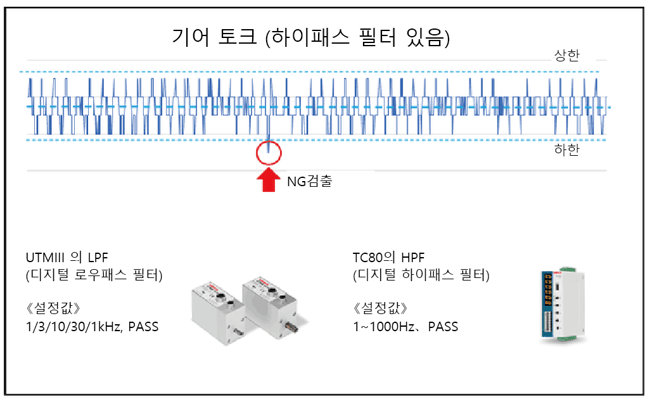

UTMⅢ의 로우 패스 필터와 TC80-D3V의 하이패스 필터로 파동을 제거!
NG품의 판정이 가능합니다.
컴팩트한 사이즈

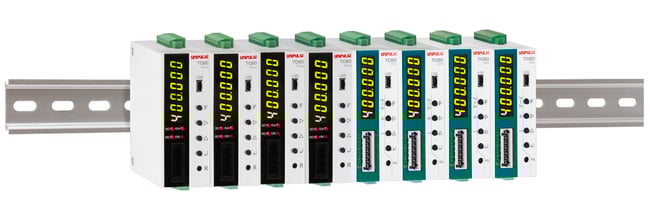

가벼운 35mm DIN 레일 타입으로 장착으로도 적합합니다.
