• 모터 제어
• 워크의 양부 판정
• 공정감시
• 데이터 저장
• 주변기기와의 연결

이 모든 기능을 한 대로 실현 가능!

모터나 볼 나사 등의 모듈은 자유롭게 조합하여 연결할 수 있어 목적에 맞는 장비를 쉽게 구축할 수 있습니다.

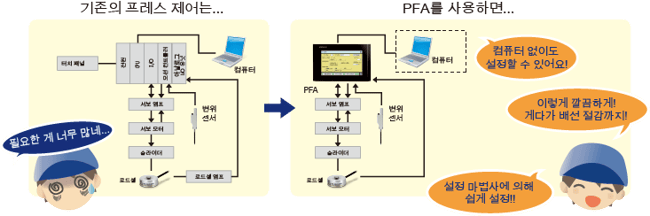

기존의 서보 프레스는...

• 시퀀스 작성이 어려움
• 연속운전이나 판정결과 I/O에 따라 동작을 바꾸기 위해서 프로그램 필요
• PLC의 프로그램 개발자가 없으면 사소한 변경이 불가능

이 때 컨트롤러에 PFA를 사용하여 고민을 한번에 해결

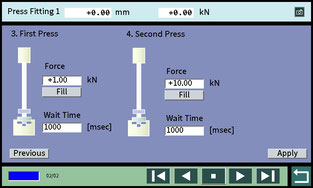

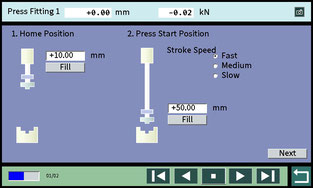

템플릿을 선택하여 목표위치와 목표하중 설정만으로 셋팅을 간단히 완료 할수 있습니다.

템플릿의 작성 모습은 여기를 참고해주세요.

고가의 만능 시험기나 특별주문 전용의 시험기없이 보다 편리한 전용 시험기 자유자재로 구축 가능!

예를 들면, 기존의 범용 시험기에는 이러한 과제가…

• 부담없이 파라미터를 변경해서 시험이 불가능.
• 반복 특성을 취득할 수 없음.
• 종류의 판정이 불가능.

원하는 전용시험기를 PFA로 구축하면 편리하고 번거로운 프로그램을 짤 필요가 없습니다.

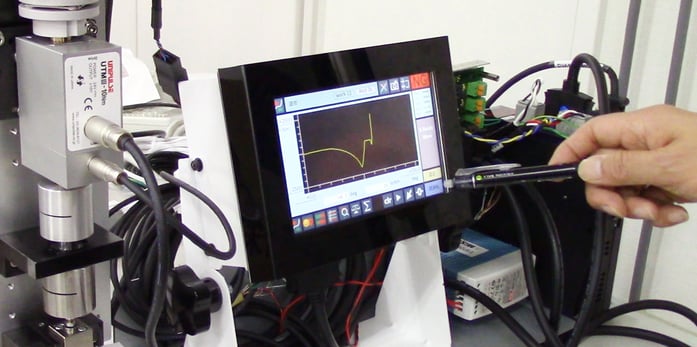

PFA와 서보 모터, 로드셀과 토크센서를 조합하여

• 인장 시험기
• 압축 시험기
• 비틀림 시험기
• 굽힘 시험기
• 경도 시험기
• 내구성 시험기

등을 손쉽게 구축할 수 있습니다.

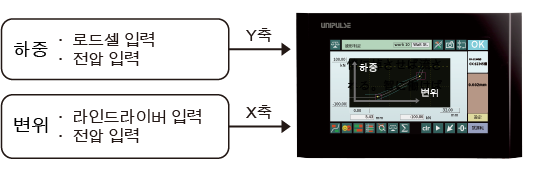

PFA를 사용한 시험기에서는 2입력에 의한 파형표시 & 파형데이터를 저장할 수 있습니다.

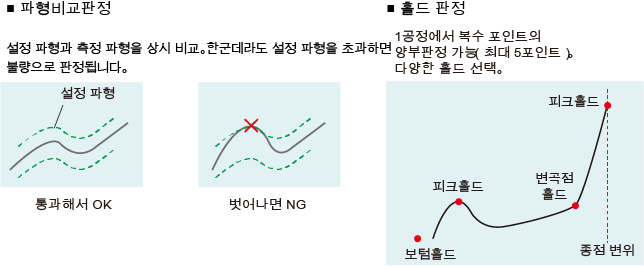

또한, 파형 비교 기능이나 홀드 기능에 의한 양부(良否) 판정도 가능합니다

또, PFA는 왕복 모두 판정을 그리며 각각 다른 조건의 판정이 가능합니다

 PLC없이 연속 시험을 실시하는 「시퀀스의 연결」도 실시할 수 있습니다.

기존에는 다른 레시피를 실행하기 위해 상위권부터 워크 No.를 전환하여 실행해야 했습니다.전환처가 다를 때는 프로그램을 생성해야 했습니다.

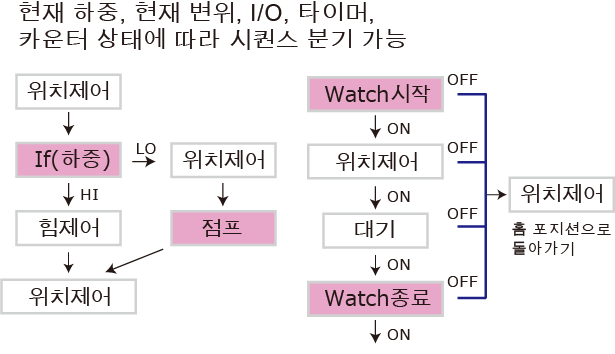

PFA에는 시퀀스에서 다른 시퀀스로 점프하는 기능이 있습니다. 시퀀스를 분기시켜 다양한 조건으로 점프구간을 바꿀 수 있기 때문에 PLC없이도 결과에 따른 연속 시험을 구축할 수 있습니다.

• 판정이 OK이면 레시피 No.3을 실행하고 NG면 레시피 No.4를 실행
• 3번 레시피 No.5를 실행하면 2번 레시피 No.8을 실행
• I/O가 ON 될 때까지 레시피 No.9를 반복 실행
