무게나 힘을 측정하는 센서, 「로드 셀」.
로드셀이나 그것을 접속하는 앰프, 지시계에는 각각 「4선식」과 「6선식」의 것이 있습니다. 올바르게 접속하지 않으면 정확한 측정을 할 수 없을 뿐만 아니라, 온도나 케이블 길이의 영향을 받을 가능성이 있습니다.
이번에는 4선식과 6선식 배선 방법에 대해 설명합니다.

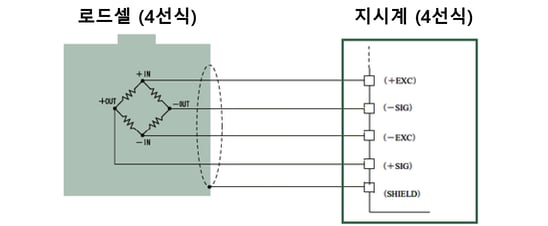

4선식 로드 셀과 4선 입력 지시계의 접속

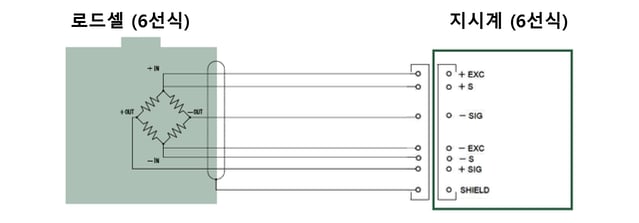

6선식 로드셀과 6선 입력 지시계의 접속
원격 감지 방식
로드셀의 근본으로 +EXC와 -EXC를 감시하는 것을 '리모트 센싱 방식'이라고 합니다. 6선식에서는 +S가 +EXC, -S가 -EXC의 전압을 감시하는 선으로 되어 있습니다.
상기 방법을 이용하여 EXC간 전압을 일정하게 유지하는 기능이 있는 지시계를 사용함으로써 케이블 길이나 온도 변화에 영향을 받지 않는 정확한 측정을 할 수 있습니다.

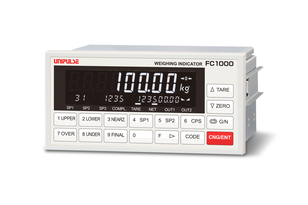

원격 감지 방식에 대응하는 지시계

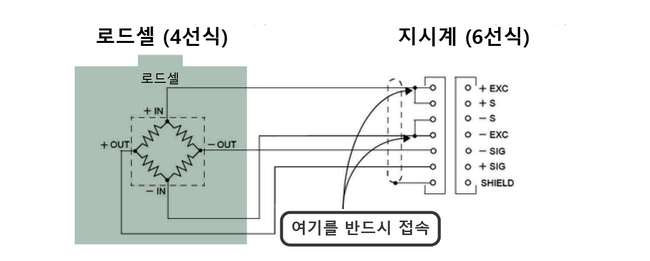

4선식 로드셀과 6선 입력 지시계의 접속
지시계측의 접속 커넥터나 단자대에서 +EXC와 +S를 단락, -EXC와 -S를 단락해 접속합니다.
*단락하지 않은 경우, 지시계의 표시가 불안정해지는 경우가 있습니다.

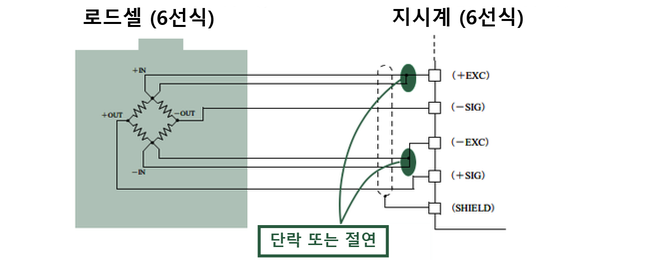

6선식 로드셀과 4선식 지시계의 접속
로드셀의 +S를 +EXC에 단락, -S를 -EXC에 단락하고 +EXC, -EXC만을 지시계에 접속합니다.
혹은 로드셀의 +EXC, -EXC만을 지시계에 접속하고, +S, -S는 절연 테이프등을 뿌려 주세요.
UNIPULSE에서는 로드셀에 커넥터를 장착하는 서비스를 실시하고 있습니다.
사용하는 지시계에 최적인 커넥터 배선을 합니다.
